ESP32 Piezo Buzzer
Hướng dẫn này sẽ dạy bạn cách sử dụng buzzer với ESP32. Chi tiết, chúng ta sẽ học:
- Cách kết nối buzzer với ESP32
- Cách lập trình ESP32 để điều khiển buzzer tạo âm thanh, giai điệu
Linh Kiện Cần Thiết
| 1 | × | mô-đun phát triển ESP-WROOM-32 | ||
| 1 | × | Alternatively, ESP32 Uno-form board | ||
| 1 | × | Alternatively, ESP32 S3 Uno-form board | ||
| 1 | × | USB Cable Type-A to Type-C (for USB-A PC) | ||
| 1 | × | USB Cable Type-C to Type-C (for USB-C PC) | ||
| 1 | × | 3-24V Active Piezo Buzzer | ||
| 1 | × | Active Piezo Buzzer Module | ||
| 1 | × | Passive Piezo Buzzer Module | ||
| 1 | × | breadboard | ||
| 1 | × | dây jumper | ||
| 1 | × | (Tùy chọn) DC Power Jack | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Breakout Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP32 |
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về Piezo Buzzer
Piezo Buzzer là một linh kiện điện tử có thể tạo ra âm thanh, tiếng bíp hoặc thậm chí phát nhạc.
Có sẵn trên thị trường là một active buzzer 3V-24V đa năng có thể hoạt động như cả active buzzer 3-5V và buzzer điện áp cao (12V trở lên).
- Khi kết nối trực tiếp với chân Arduino, buzzer này tạo ra âm thanh tiêu chuẩn, lý tưởng cho các ứng dụng như chỉ báo âm thanh bàn phím.
- Khi kết nối với nguồn điện áp cao thông qua relay, nó phát ra âm thanh lớn, rất phù hợp cho tín hiệu cảnh báo.

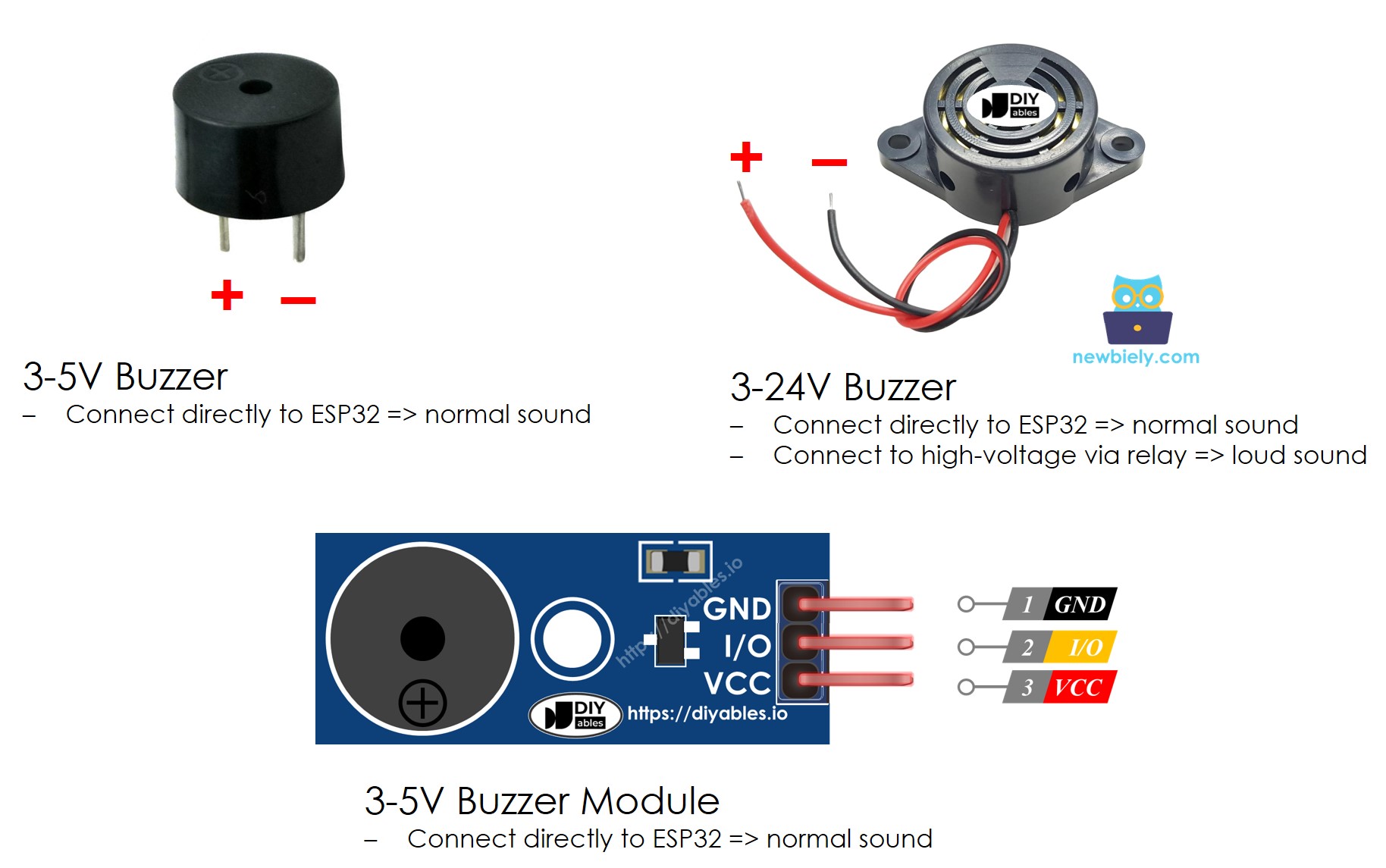

Sơ Đồ Chân Piezo Buzzer
Một Piezo Buzzer thường bao gồm hai chân:
- Chân dương (+): ESP32 tạo tín hiệu điều khiển đến chân này (trực tiếp hoặc gián tiếp qua relay)
- Chân âm (-): kết nối chân này với GND (0V)
Một module Piezo Buzzer thường bao gồm ba chân:
- Chân GND: kết nối chân này với GND (0V)
- Chân VCC: kết nối chân này với VCC (5V/3.3V)
- Chân I/O: nhận tín hiệu điều khiển PWM từ chân ESP32.
Cách Thức Hoạt Động Của Piezo Buzzer
Sơ Đồ Đấu Nối giữa Piezo Buzzer và ESP32

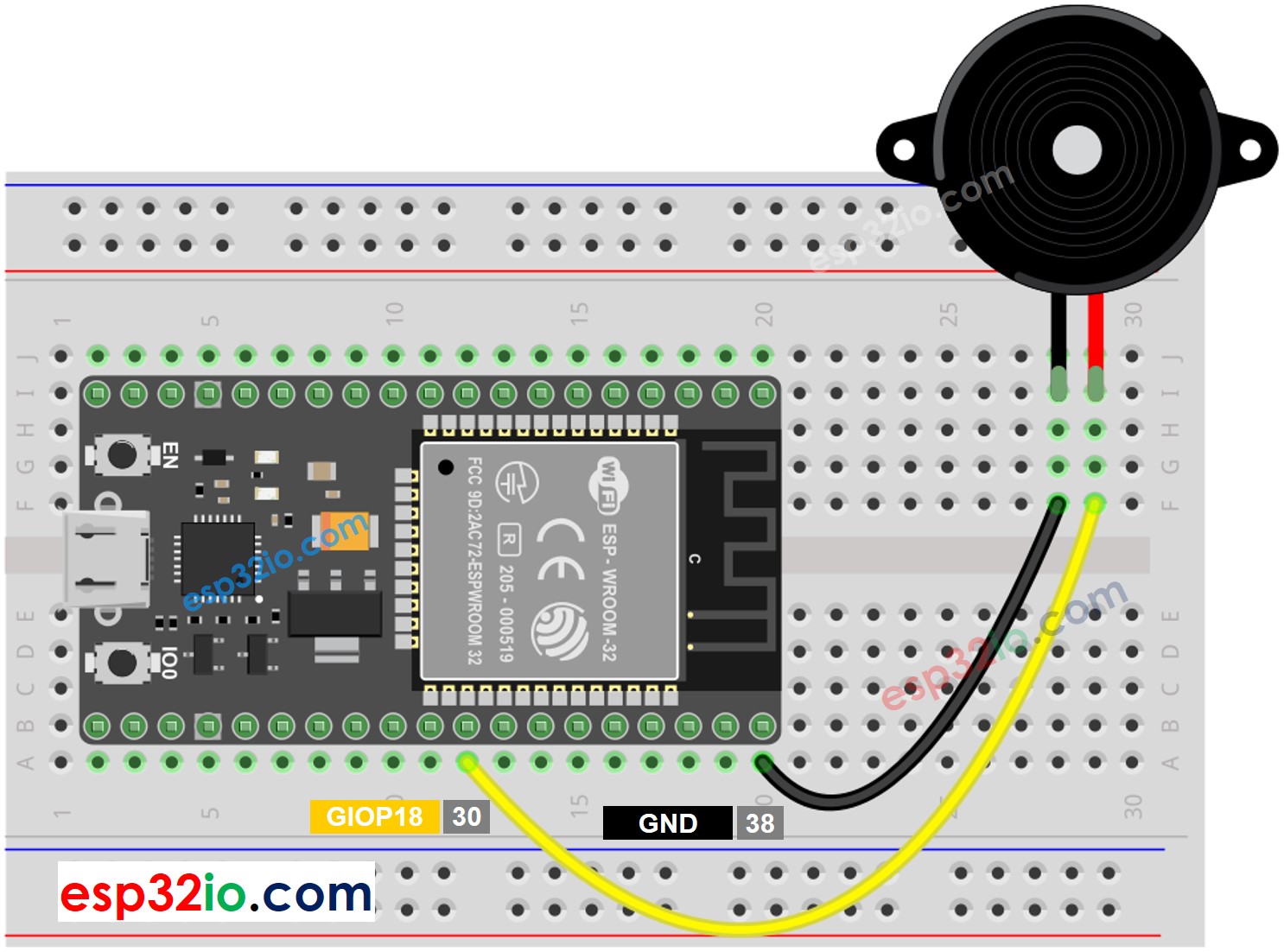

- Sơ đồ đấu nối giữa piezo buzzer và ESP32
This image is created using Fritzing. Click to enlarge image
Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

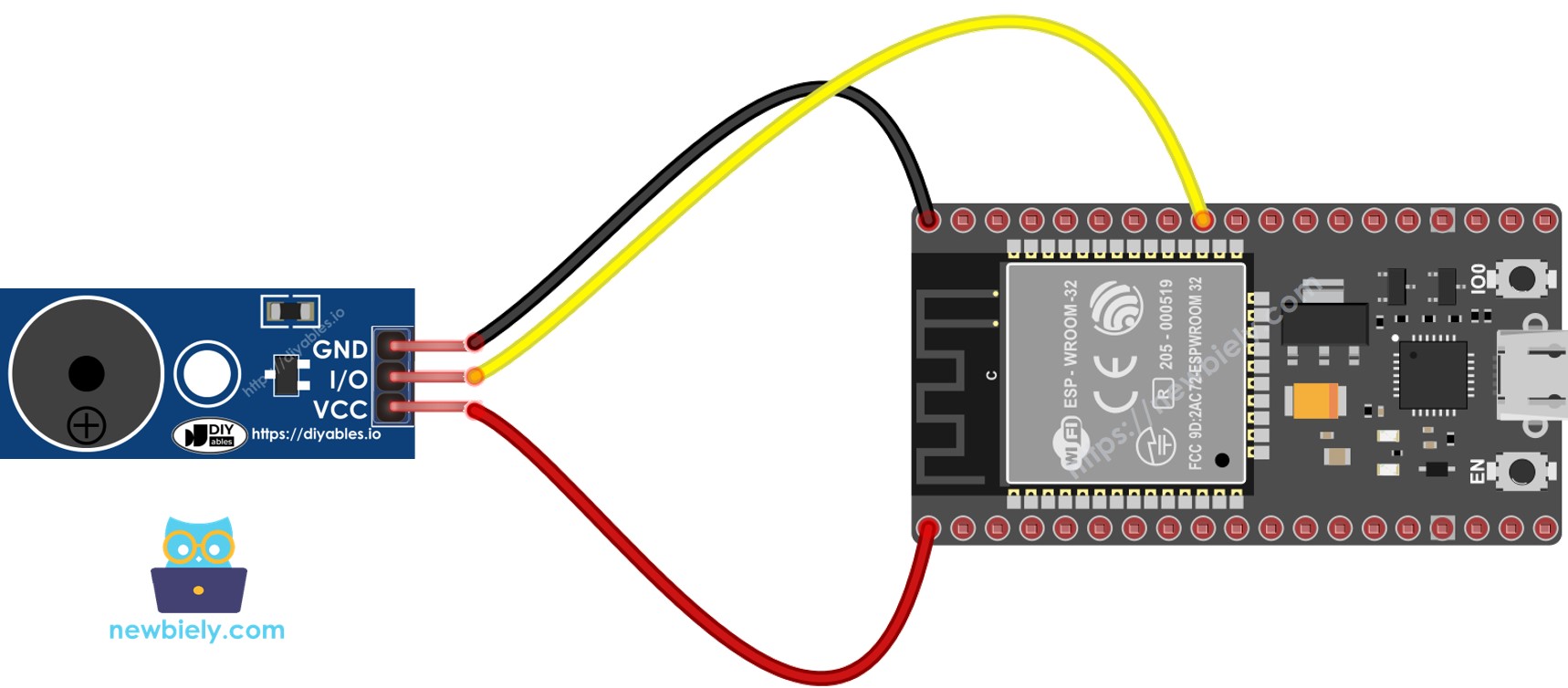

- Sơ đồ đấu nối giữa module piezo buzzer và ESP32
This image is created using Fritzing. Click to enlarge image
Code ESP32
Các Bước Thực Hiện
- Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
- Thực hiện đấu nối theo hình ảnh trên.
- Kết nối board ESP32 với PC của bạn qua cáp micro USB
- Mở Arduino IDE trên PC của bạn.
- Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
- Sao chép code bên dưới và dán vào Arduino IDE
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-piezo-buzzer
*/
#include "pitches.h"
#define BUZZZER_PIN 18 // ESP32 pin GPIO18 connected to piezo buzzer
int melody[] = {
NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};
int noteDurations[] = {
4, 8, 8, 4, 4, 4, 4, 4
};
void setup() {
for (int thisNote = 0; thisNote < 8; thisNote++) {
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZZER_PIN, melody[thisNote], noteDuration);
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
noTone(BUZZZER_PIN);
}
}
void loop() {
}
- Tạo file pitches.h trên Arduino IDE bằng cách:
- Hoặc nhấp vào nút ngay bên dưới biểu tượng serial monitor và chọn New Tab, hoặc sử dụng phím Ctrl+Shift+N.
- Đặt tên file là pitches.h và nhấp nút OK
- Sao chép code bên dưới và dán vào file pitches.h đã tạo.
- Biên dịch và upload code lên board ESP32 bằng cách nhấp nút Upload trên Arduino IDE
- Lắng nghe giai điệu
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
Chỉnh Sửa Code ESP32
Hãy chỉnh sửa code ESP32 để phát bài hát Jingle Bells.
Chúng ta chỉ cần thay đổi giá trị của hai mảng: int melody[] và int noteDurations[].
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-piezo-buzzer
*/
#include "pitches.h"
const int BUZZZER_PIN = 18; // GIOP18 pin connected to piezo buzzer
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// the note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZZER_PIN);
}
}
void loop() {
// no need to repeat the melody.
}
Video Tutorial
