ESP32 Touch Sensor Relay

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 để điều khiển LED dựa trên trạng thái của touch sensor. Chi tiết:

Nếu touch sensor đang được chạm, ESP32 sẽ kích hoạt relay
Nếu touch sensor KHÔNG được chạm, ESP32 sẽ vô hiệu hóa relay

Chúng tôi cũng có một hướng dẫn khác: ESP32 - Cảm Biến Cảm Ứng Điều Khiển Bật/Tắt Relay, giúp chuyển đổi trạng thái relay giữa BẬT và TẮT khi touch sensor được chạm.

Chúng ta có thể mở rộng hướng dẫn này để sử dụng touch sensor điều khiển dải đèn LED, còi báo động, bóng đèn, hoặc động cơ... bằng cách kết nối chúng với relay.

Phần Cứng Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	cảm biến chạm
1	×	Relay
1	×	(Tùy chọn) Solenoid Lock
1	×	(Tùy chọn) 12V Active Buzzer
1	×	(Tùy chọn) 12V Cooling Fan
1	×	(Tùy chọn) 12V Warning Light Bright Waterproof
1	×	12V Power Adapter
1	×	breadboard
1	×	dây jumper
1	×	(Tùy chọn) DC Power Jack
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Relay và Touch Sensor

Chúng tôi có các hướng dẫn cụ thể về relay và touch sensor. Mỗi hướng dẫn đều chứa thông tin chi tiết và hướng dẫn từng bước về pinout phần cứng, nguyên lý hoạt động, kết nối dây với ESP32, code ESP32... Tìm hiểu thêm về chúng tại các liên kết sau:

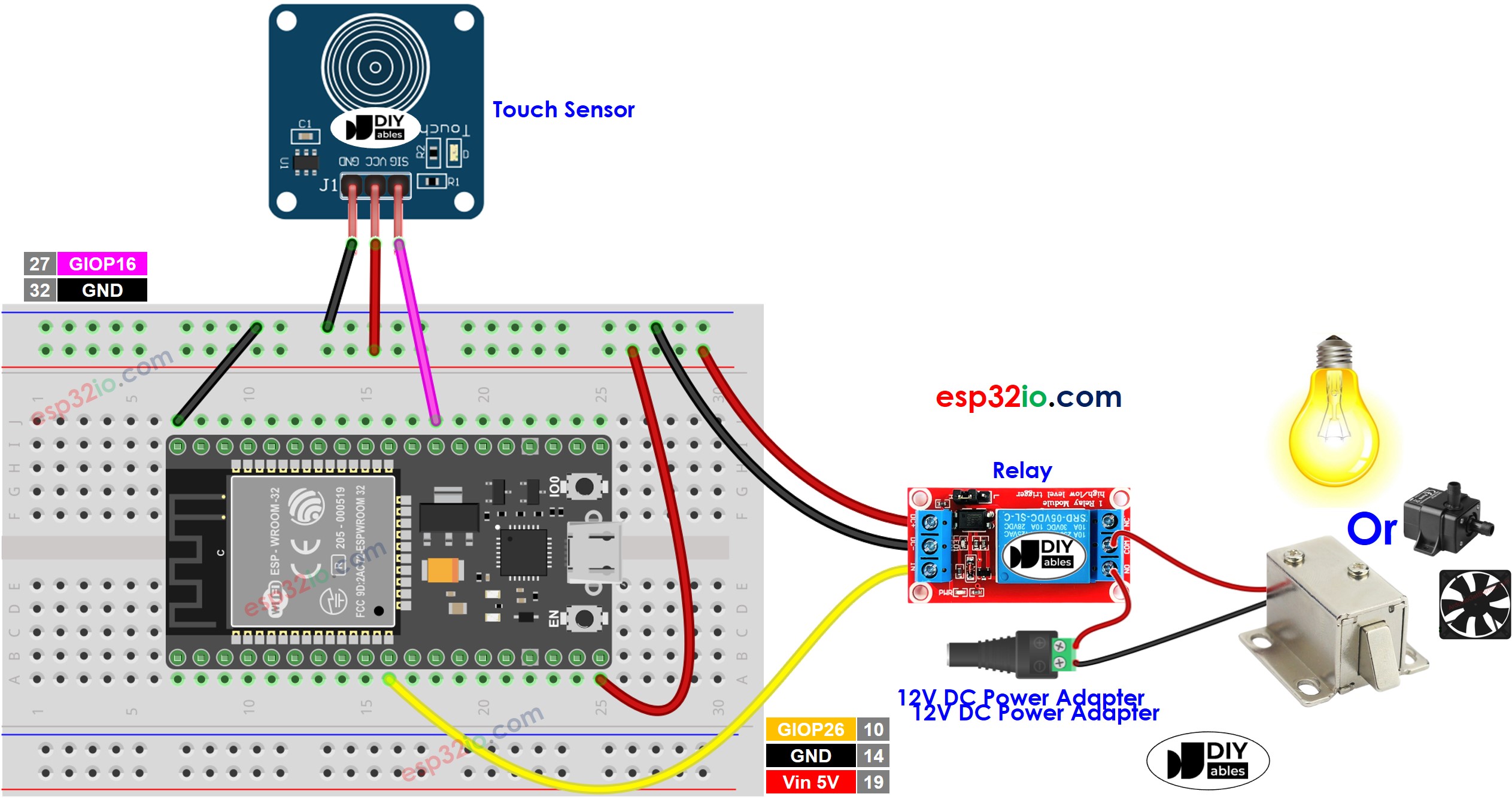

Sơ Đồ Đấu Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-touch-sensor-relay */ #define TOUCH_SENSOR_PIN 16 // ESP32 pin GPIO16 connected to touch sensor's pin #define RELAY_PIN 26 // ESP32 pin GPIO26 connected to relay's pin void setup() { Serial.begin(9600); // initialize serial pinMode(TOUCH_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { int touchState = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touchState == HIGH) { Serial.println("The sensor is being touched"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (touchState == LOW) { Serial.println("The sensor is untouched"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Các Bước Nhanh

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện đấu nối theo hình ảnh trên.
Kết nối bo mạch ESP32 với PC của bạn qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng bo mạch ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Copy code trên và paste vào Arduino IDE.
Compile và upload code lên bo mạch ESP32 bằng cách nhấp vào nút Upload trên Arduino IDE

Chạm và giữ chạm touch sensor trong vài giây
Quan sát sự thay đổi trạng thái của relay

Giải Thích Code Từng Dòng

Code ESP32 trên đã có giải thích từng dòng. Vui lòng đọc các comment trong code!
