ESP32 Cảm Biến Khí Gas Điều Khiển Relay

Trong hướng dẫn này, chúng ta sẽ khám phá cách sử dụng ESP32 cùng với cảm biến khí gas và relay để kích hoạt quạt hoặc còi báo động khi phát hiện các loại khí có thể gây nguy hiểm như LPG, khói, cồn, propane, hydro, methane, carbon monoxide và các chất dễ cháy khác.

Phần Cứng Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	Cảm Biến Khí Gas MQ2
1	×	Relay
1	×	Dây Jumper
1	×	(Tùy chọn) Quạt Làm Mát 12V
1	×	(Tùy chọn) Còi Báo Động 12V
1	×	(Tùy chọn) Adapter Nguồn 12V
1	×	(Tùy chọn) Giắc Cắm Nguồn DC
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Relay và Cảm Biến Khí Gas MQ2

Chưa quen thuộc với relay và Cảm Biến Khí Gas MQ2, bao gồm chân cắm, chức năng và cách lập trình? Hãy khám phá các hướng dẫn toàn diện về những chủ đề này dưới đây:

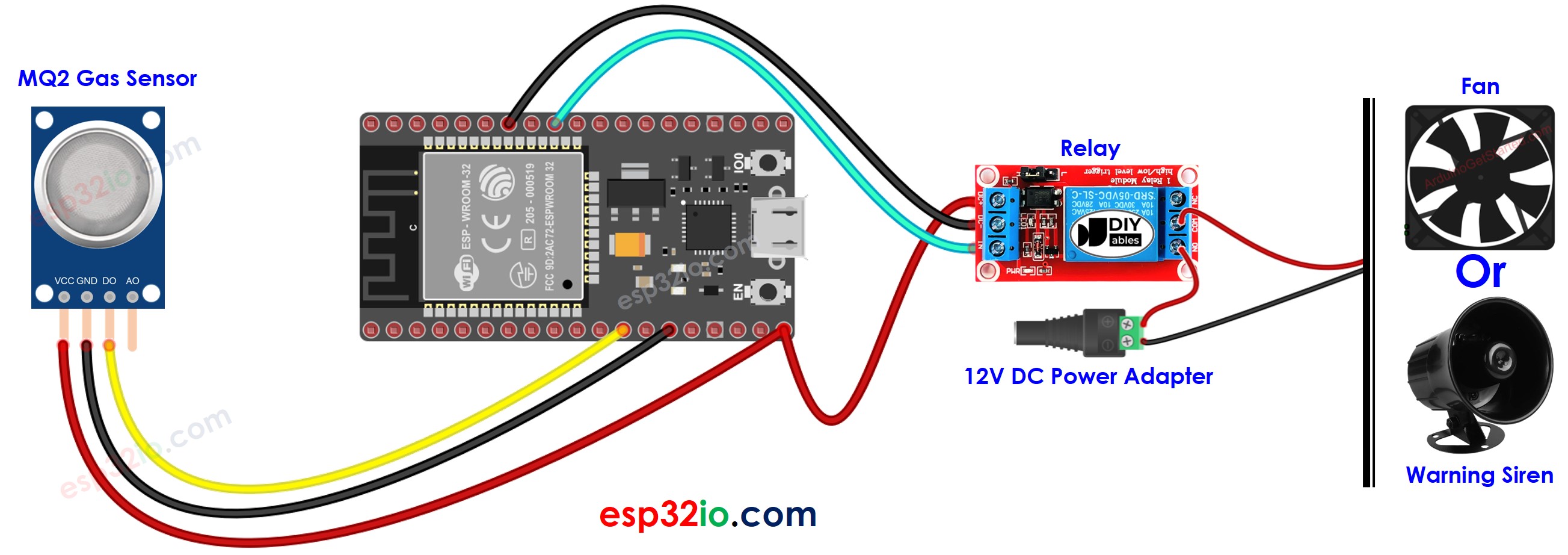

Sơ Đồ Đấu Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-gas-sensor-relay */ #define DO_PIN 14 // The ESP32 pin GPIO14 connected to DO pin of the MQ2 sensor #define RELAY_PIN 18 // The ESP32 pin GPIO18 connected to relay void setup() { // initialize serial communication Serial.begin(9600); // initialize the ESP32's pin as an input pinMode(DO_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); Serial.println("Warming up the MQ2 sensor"); delay(20000); // wait for the MQ2 to warm up } void loop() { int gasState = digitalRead(DO_PIN); if (gasState == HIGH) { Serial.println("The gas is NOT present"); digitalWrite(RELAY_PIN, LOW); // turn off } else { Serial.println("The gas is present"); digitalWrite(RELAY_PIN, HIGH); // turn on } }

Các Bước Nhanh

Mới sử dụng ESP32? Hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện đấu nối theo hình ảnh trên.
Kết nối board ESP32 với PC qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Kết nối ESP32 với PC qua cáp USB
Mở Arduino IDE, chọn đúng board và port
Sao chép code trên và mở bằng Arduino IDE
Nhấn nút Upload trên Arduino IDE để tải code lên ESP32

Di chuyển tay trước cảm biến
Quan sát sự thay đổi trạng thái của relay

Giải Thích Code

Đọc giải thích từng dòng trong phần comment của mã nguồn!
