ESP32 Điều Khiển Quạt

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 để điều khiển một chiếc quạt.

Phần Cứng Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	Relay
1	×	Quạt Làm Mát DC 12V
1	×	(Thay thế) Quạt Làm Mát DC 5V
1	×	Adapter Nguồn 12V
1	×	breadboard
1	×	Dây Nối Jumper
1	×	(Tùy chọn) Giắc Nguồn DC
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Quạt DC

Sơ Đồ Chân

image source: diyables.io

Một quạt DC thường có hai chân:

Chân âm (-) (màu đen): cần được kết nối với dây âm của nguồn điện DC
Chân dương (+) (màu đỏ): cần được kết nối với dây dương của nguồn điện DC

Điện áp của nguồn điện DC nên bằng với điện áp được chỉ định bởi quạt. Trong hướng dẫn này, chúng ta sẽ sử dụng quạt 12VDC và 5VDC.

Cách Điều Khiển Quạt

Nếu quạt DC được cấp nguồn bởi nguồn điện 12V/5V, nó sẽ chạy với tốc độ tối đa.
Nếu quạt DC được cấp nguồn bởi tín hiệu PWM 12V/5V, tốc độ của quạt có thể được điều khiển.

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 để bật/tắt quạt. Việc điều khiển tốc độ quạt sẽ được trình bày trong một hướng dẫn khác.

Vì quạt sử dụng điện áp cao, chúng ta không thể kết nối trực tiếp với ESP32, chúng ta cần kết nối quạt với ESP32 gián tiếp thông qua relay. Chúng tôi có các hướng dẫn cụ thể về relay (sơ đồ chân, cách hoạt động, cách lập trình...), tìm hiểu về relay trong ESP32 - Relay

Sơ Đồ Đấu Nối

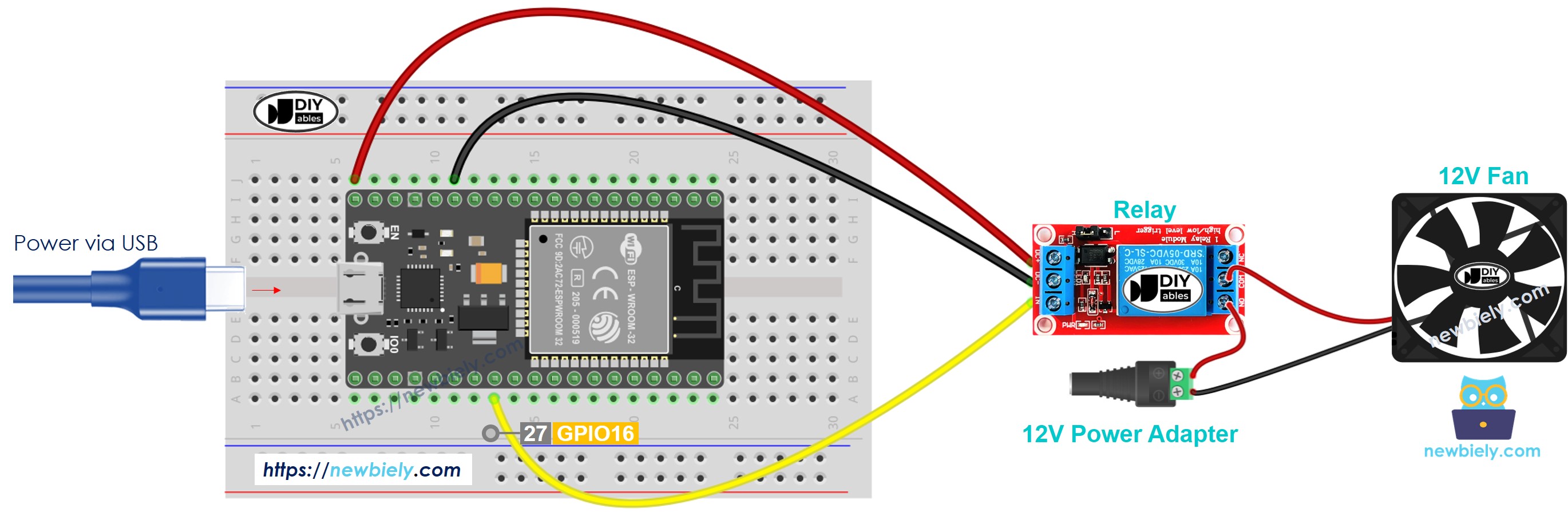

Cách kết nối ESP32 và điều khiển quạt sử dụng breadboard (cấp nguồn qua cáp USB)

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

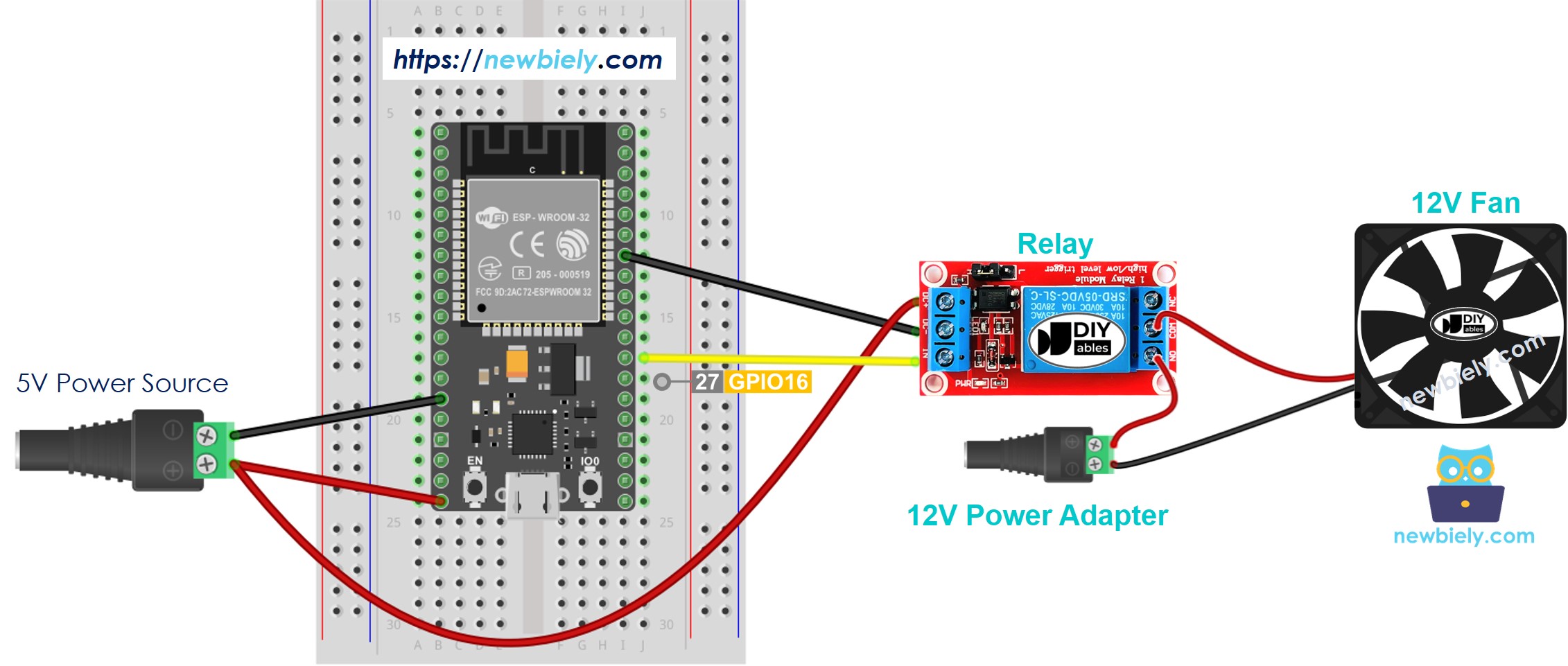

Cách kết nối ESP32 và điều khiển quạt sử dụng breadboard (cấp nguồn qua chân Vin)

This image is created using Fritzing. Click to enlarge image

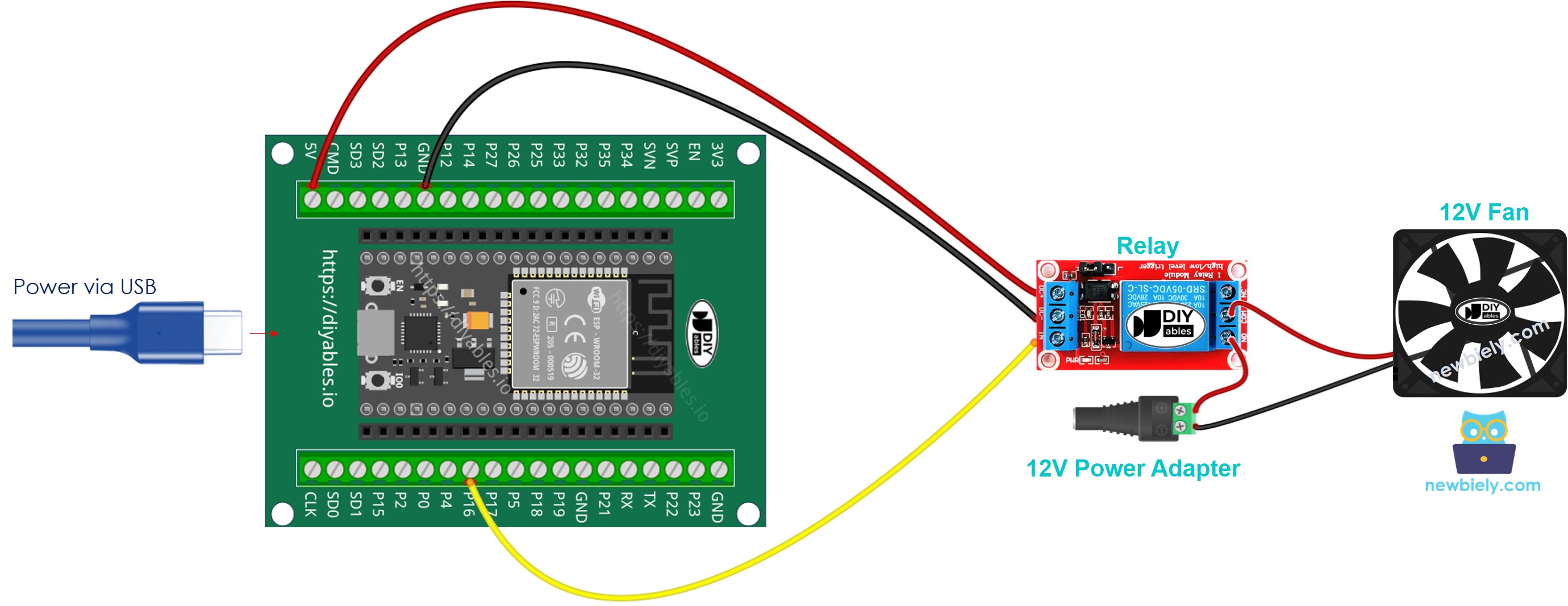

Cách kết nối ESP32 và điều khiển quạt sử dụng screw terminal block breakout board (cấp nguồn qua cáp USB)

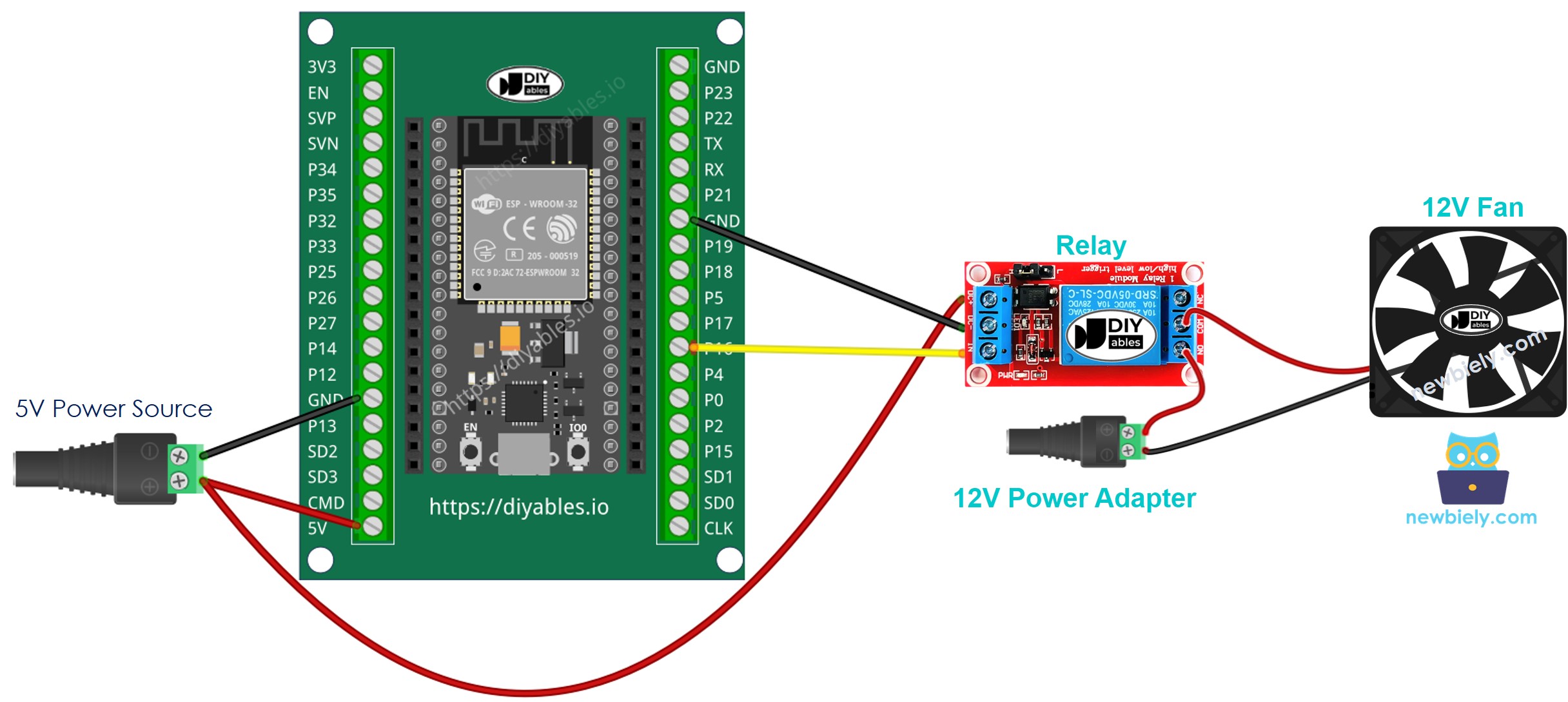

Cách kết nối ESP32 và điều khiển quạt sử dụng screw terminal block breakout board (cấp nguồn qua chân Vin)

Code ESP32

Code dưới đây sẽ định kỳ bật/tắt quạt mỗi 10 giây một lần.

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-controls-fan */ #define RELAY_PIN 16 // ESP32 pin GPIO16, which connects to the fan the via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 10 seconds delay(10000); digitalWrite(RELAY_PIN, LOW); // turn off fan 10 seconds delay(10000); }

Các Bước Thực Hiện

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện đấu nối như hình ảnh trên.
Kết nối board ESP32 với PC của bạn qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Sao chép code trên và dán vào Arduino IDE.
Biên dịch và tải code lên board ESP32 bằng cách nhấn nút Upload trên Arduino IDE
Quan sát trạng thái của quạt

Giải Thích Code Từng Dòng

Code ESP32 trên có chứa giải thích từng dòng. Vui lòng đọc các comment trong code!
