ESP32 DHT22 OLED

Hướng dẫn này sẽ chỉ bạn cách đọc nhiệt độ và độ ẩm từ module DHT22 và hiển thị trên màn hình OLED.

Phần Cứng Yêu Cầu

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	SSD1306 I2C OLED Display 128x64
1	×	SSD1306 I2C OLED Display 128x32
1	×	DHT22 Temperature Humidity Sensor Module
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Màn Hình OLED, Cảm Biến Nhiệt Độ Độ Ẩm DHT22

Nếu bạn chưa biết về màn hình OLED và cảm biến nhiệt độ độ ẩm DHT22 (chân cắm, cách hoạt động, cách lập trình ...), hãy tìm hiểu trong các hướng dẫn sau:

Hướng dẫn ESP32 - OLED
Hướng dẫn ESP32 - DHT22

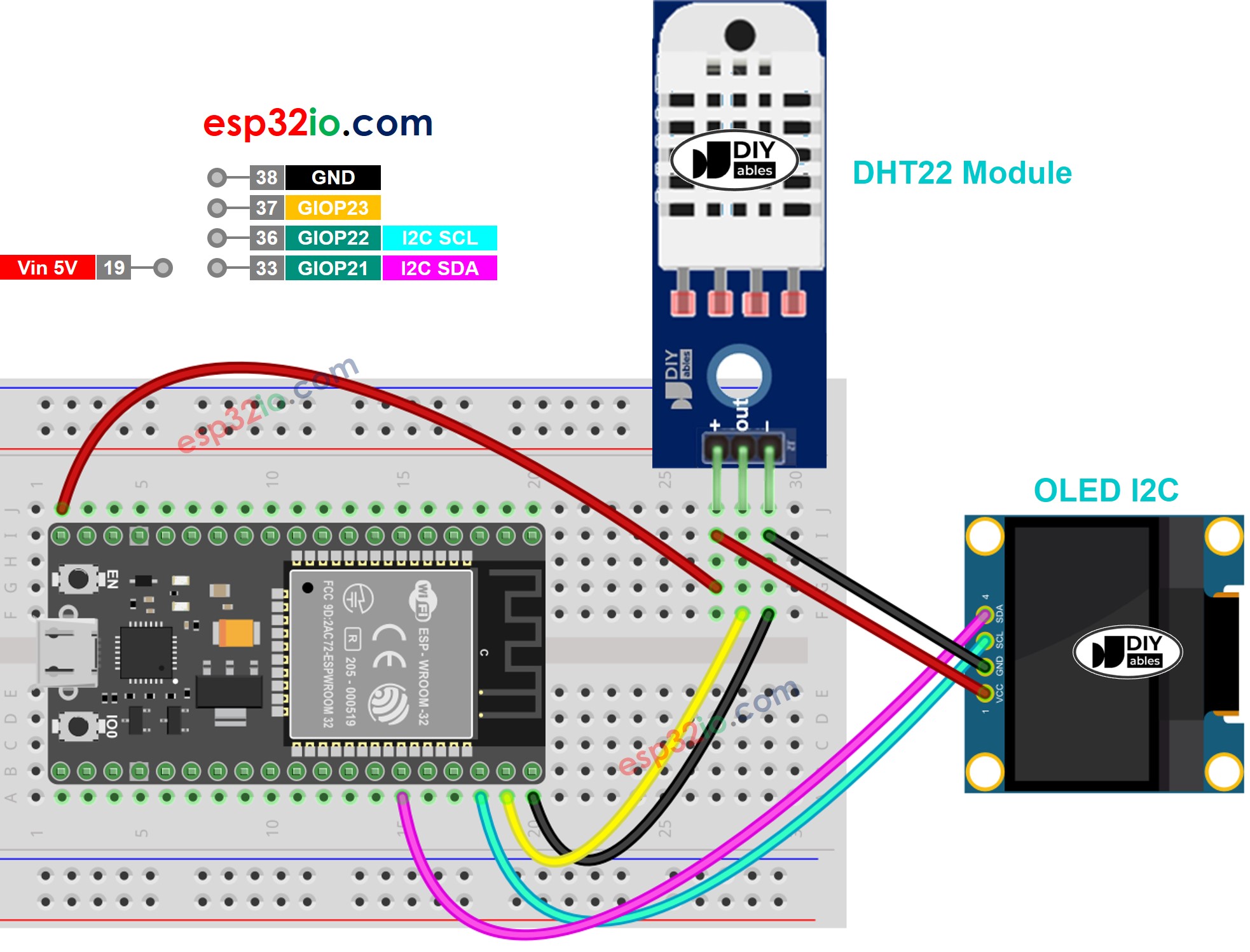

Sơ Đồ Đấu Dây

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32 - Cảm Biến DHT22 - OLED

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-dht22-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <DHT.h> #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels #define DHT22_PIN 2 // The ESP32 pin GPIO23 connected to DHT22 sensor Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C DHT dht22(DHT22_PIN, DHT22); String temperature; String humidity; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(3); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display dht22.begin(); // initialize DHT22 the temperature and humidity sensor temperature.reserve(10); // to avoid fragmenting memory when using String humidity.reserve(10); // to avoid fragmenting memory when using String } void loop() { float humi = dht22.readHumidity(); // read humidity float tempC = dht22.readTemperature(); // read temperature // check if any reads failed if (isnan(humi) || isnan(tempC)) { temperature = "Failed"; humidity = "Failed"; } else { temperature = String(tempC, 1); // one decimal places temperature += char (247); // degree character temperature += "C"; humidity = String(humi, 1); // one decimal places humidity += "%"; Serial.print(tempC); // print to Serial Monitor Serial.print("°C | " ); // print to Serial Monitor Serial.print(humi); // print to Serial Monitor Serial.println("%"); // print to Serial Monitor } oledDisplayCenter(temperature, humidity); // display temperature and humidity on OLED } void oledDisplayCenter(String temperature, String humidity) { int16_t x1; int16_t y1; uint16_t width_T; uint16_t height_T; uint16_t width_H; uint16_t height_H; oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_T, &height_T); oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_H, &height_H); // display on horizontal and vertical center oled.clearDisplay(); // clear display oled.setCursor((SCREEN_WIDTH - width_T) / 2, SCREEN_HEIGHT/2 - height_T - 5); oled.println(temperature); // text to display oled.setCursor((SCREEN_WIDTH - width_H) / 2, SCREEN_HEIGHT/2 + 5); oled.println(humidity); // text to display oled.display(); }

Các Bước Nhanh

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện đấu dây như hình ảnh phía trên.
Kết nối board ESP32 với PC của bạn qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.

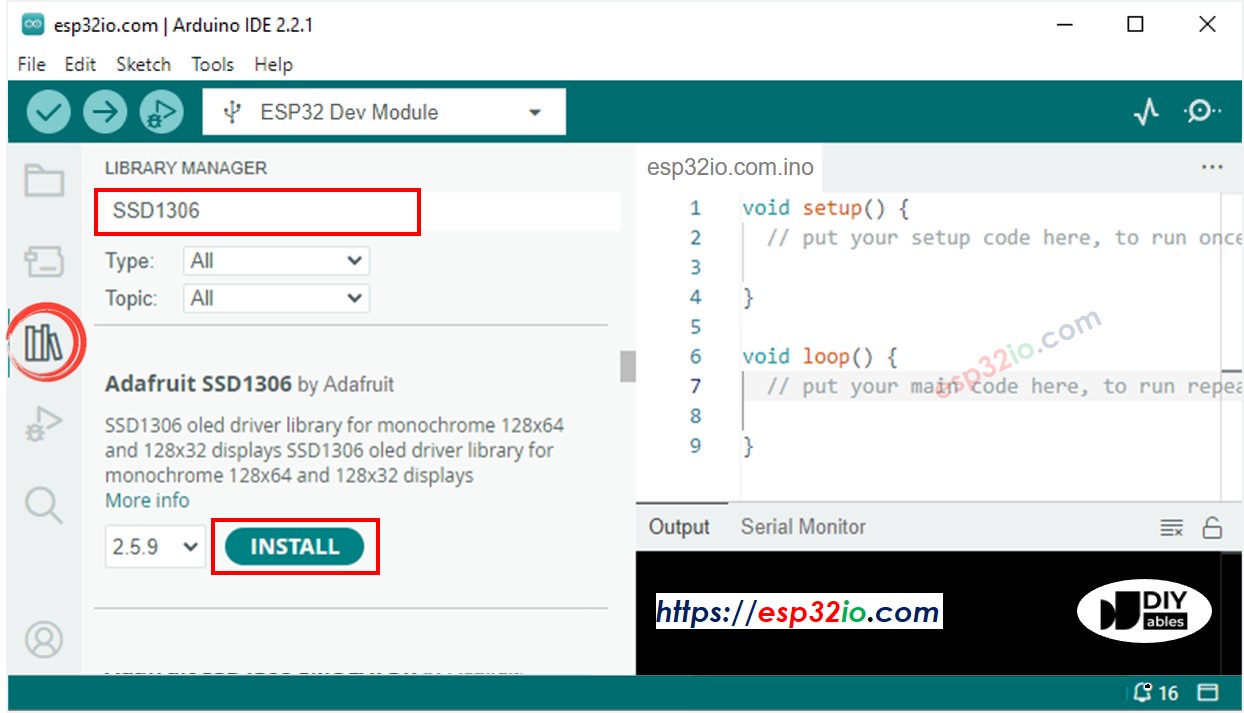

Nhấn vào biểu tượng Libraries trên thanh bên trái của Arduino IDE.
Tìm kiếm "SSD1306", sau đó tìm thư viện SSD1306 của Adafruit
Nhấn nút Install để cài đặt thư viện.

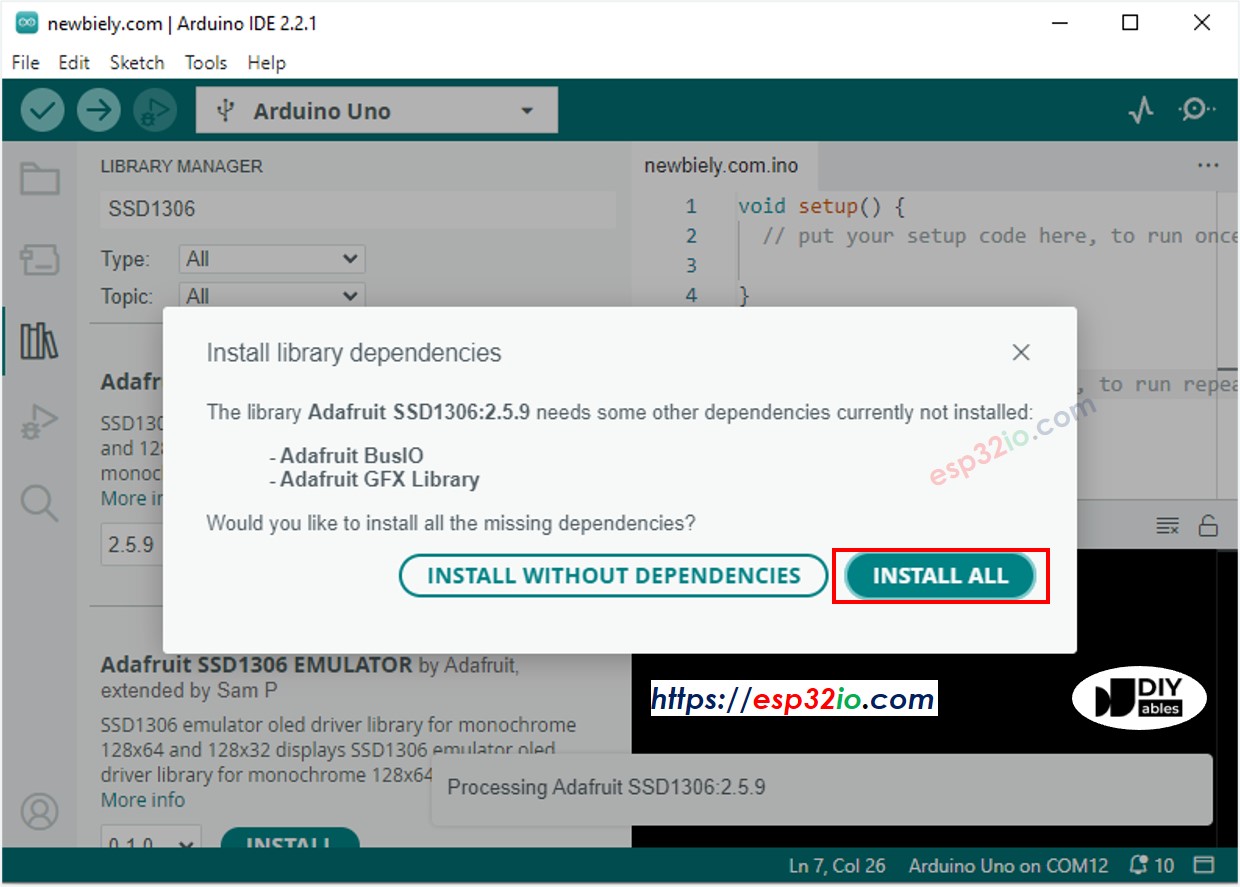

Bạn sẽ được hỏi về việc cài đặt một số thư viện phụ thuộc khác
Nhấn nút Install All để cài đặt tất cả thư viện phụ thuộc.

Tìm kiếm "DHT", sau đó tìm thư viện cảm biến DHT của Adafruit
Nhấn nút Install để cài đặt thư viện.

Bạn sẽ được hỏi về việc cài đặt một số thư viện phụ thuộc khác
Nhấn nút Install All để cài đặt tất cả thư viện phụ thuộc.

Sao chép code phía trên và mở bằng Arduino IDE
Nhấn nút Upload trên Arduino IDE để tải code lên ESP32
Đặt cảm biến trên nước nóng và lạnh, hoặc nắm cảm biến bằng tay của bạn
Xem kết quả trên OLED và Serial Monitor

※ Lưu ý:

Code trên tự động căn giữa văn bản theo chiều ngang và dọc trên màn hình OLED
