ESP32 Keypad Beep

Hướng dẫn này sẽ chỉ bạn cách tạo tiếng beep mỗi khi nhấn một phím trên keypad bằng cách sử dụng ESP32, keypad và piezo buzzer.

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	Bàn phím ma trận 3x4 và 4x4 Kit
1	×	(Thay thế) Keypad 3x4
1	×	(Thay thế) Keypad 4x4
1	×	3-24V Active Piezo Buzzer
1	×	Active Piezo Buzzer Module
1	×	Passive Piezo Buzzer Module
1	×	breadboard (bo mạch thí nghiệm)
1	×	Dây Jumper
1	×	(Tùy chọn) DC Power Jack
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Giới Thiệu Về Keypad và Piezo Buzzer

Chúng tôi có các hướng dẫn riêng biệt về keypad và Piezo Buzzer. Mỗi hướng dẫn đều chứa thông tin chi tiết và hướng dẫn từng bước về pinout phần cứng, nguyên lý hoạt động, kết nối với ESP32, code ESP32... Tìm hiểu thêm tại các liên kết sau:

Lưu ý rằng hướng dẫn này sử dụng buzzer 3-5V, nhưng bạn có thể điều chỉnh cho buzzer 12V. Bạn có thể tìm hiểu thêm về ESP32 - Buzzer

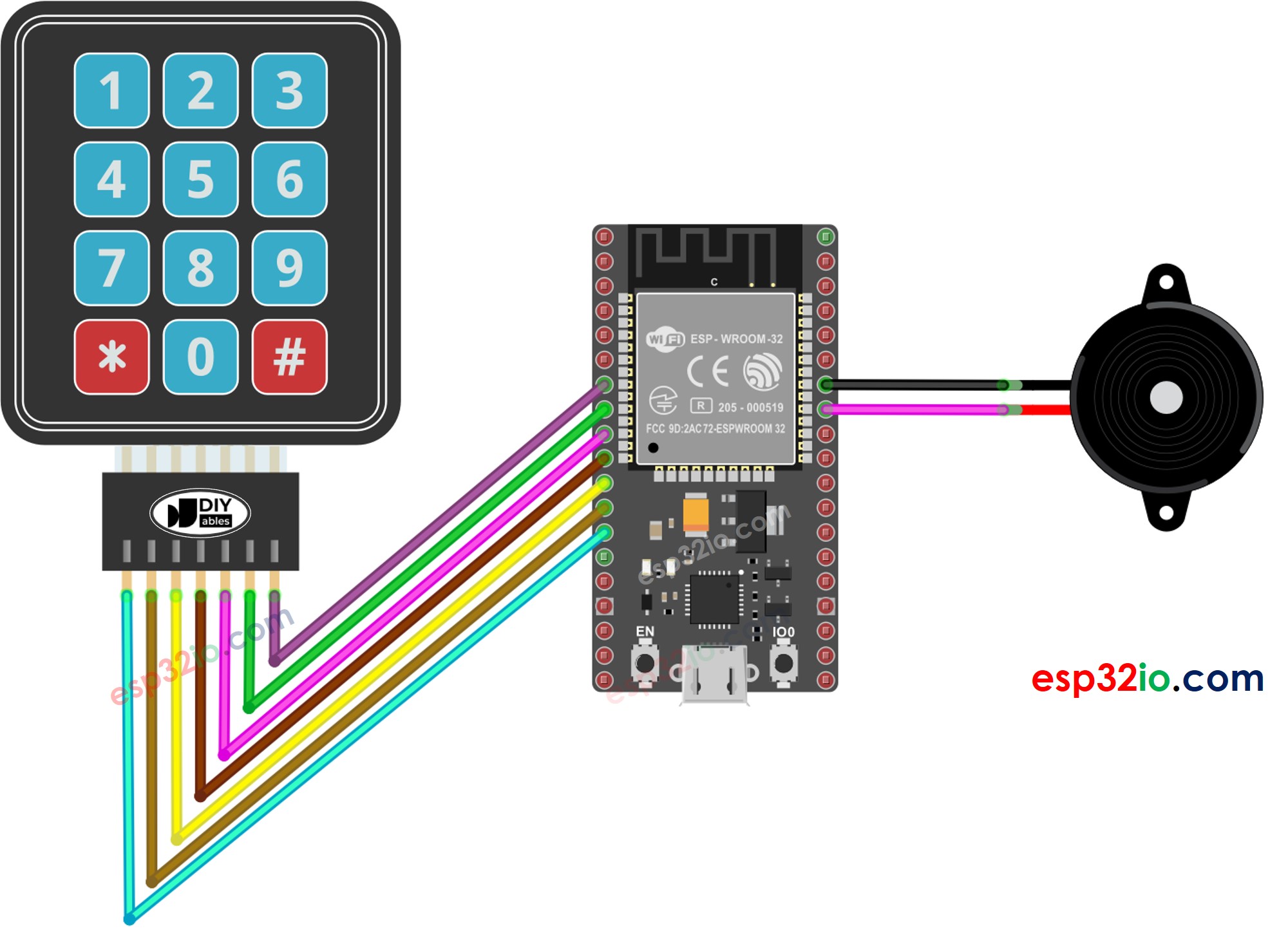

Sơ Đồ Đấu Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-keypad-beep */ #include <Keypad.h> #include <ezBuzzer.h> #define BUZZER_PIN 19 // ESP32 pin GPIO19 connected to the buzzer #define ROW_NUM 4 // keypad four rows #define COLUMN_NUM 3 // keypad three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; byte pin_rows[ROW_NUM] = {12, 14, 27, 26}; // ESP32 pin: GPIO12, GPIO14, GPIO27, GPIO26 connected to the row pins byte pin_column[COLUMN_NUM] = {25, 33, 32}; // ESP32 pin: GPIO25, GPIO33, GPIO32 connected to the column pins Keypad keypad = Keypad(makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin; void setup() { Serial.begin(9600); } void loop() { buzzer.loop(); // MUST call the buzzer.loop() function in loop() char key = keypad.getKey(); if (key) { Serial.print(key); // prints key to serial monitor buzzer.beep(100); // generates a 100ms beep } }

Các Bước Thực Hiện

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện đấu nối theo hình ảnh trên.
Kết nối board ESP32 với PC qua cáp micro USB
Mở Arduino IDE trên PC.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Nhấp vào biểu tượng Libraries trên thanh bên trái của Arduino IDE.
Gõ "keypad" trong hộp tìm kiếm, sau đó tìm thư viện keypad của Mark Stanley, Alexander Brevig
Nhấp nút Install để cài đặt thư viện keypad.

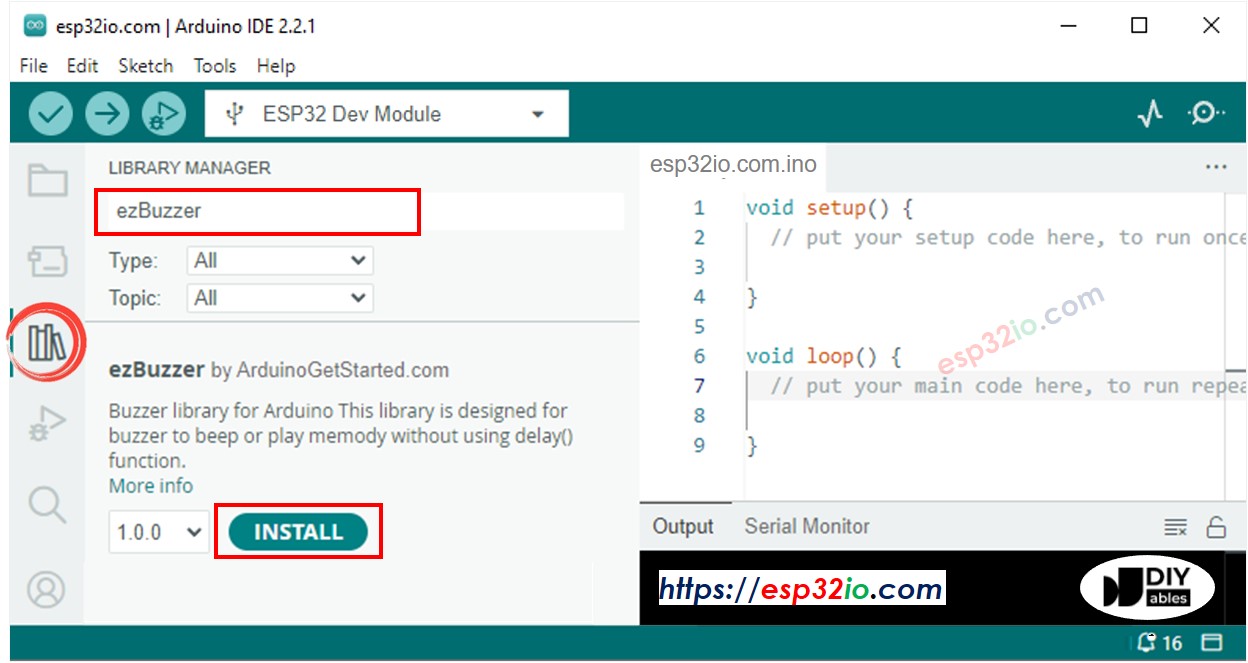

Gõ "ezBuzzer" trong hộp tìm kiếm, sau đó tìm thư viện buzzer của ArduinoGetStarted
Nhấp nút Install để cài đặt thư viện ezBuzzer.

Sao chép code trên và dán vào Arduino IDE.
Biên dịch và upload code lên board ESP32 bằng cách nhấp nút Upload trên Arduino IDE

Nhấn một vài phím trên keypad
Lắng nghe tiếng beep và xem kết quả trên Serial Monitor

Giải Thích Code Từng Dòng

Code ESP32 trên có giải thích từng dòng. Hãy đọc các comment trong code!
