ESP32 Door Sensor LED

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 với cảm biến cửa và LED. Cụ thể:

ESP32 tự động bật LED khi cửa được mở.
ESP32 tự động tắt LED khi cửa được đóng.

Để chuyển đổi trạng thái LED mỗi lần cửa được đóng, hãy xem hướng dẫn ESP32 - Door Sensor Toggle LED.

Phần cứng cần chuẩn bị

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	cảm biến cửa (Cảm biến cửa)
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220 ohm resistor (Điện trở 220 ohm)
1	×	breadboard (Bo mạch thí nghiệm)
1	×	dây jumper (Dây cắm jumper)
1	×	(Tùy chọn) DC Power Jack
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Giới Thiệu Về LED và Door Sensor

Chúng tôi có các hướng dẫn cụ thể về LED và cảm biến cửa. Mỗi hướng dẫn chứa thông tin chi tiết và hướng dẫn từng bước về pinout phần cứng, nguyên lý hoạt động, kết nối dây với ESP32, code ESP32... Tìm hiểu thêm tại các liên kết sau:

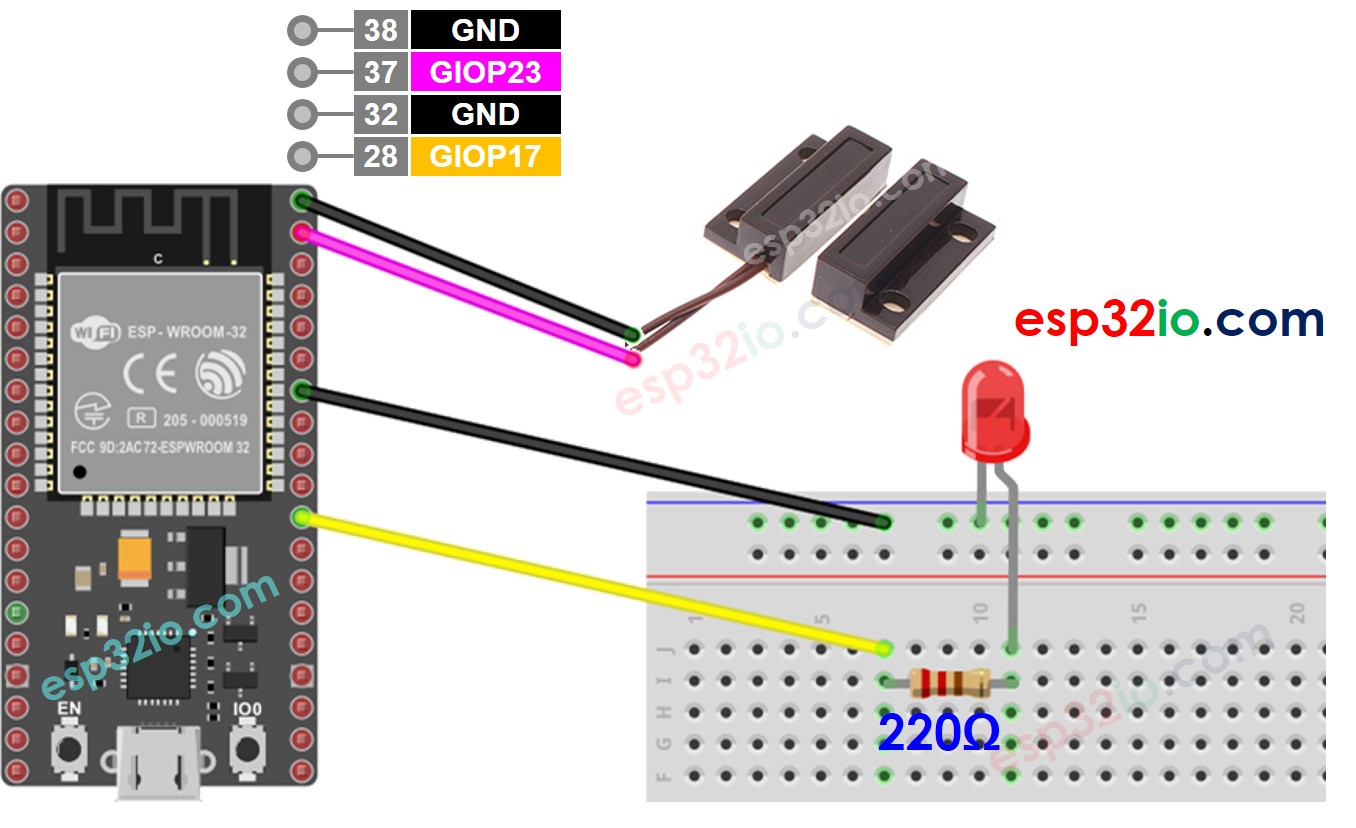

Sơ Đồ Kết Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

ESP32 Code

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-door-sensor-led */ #define DOOR_SENSOR_PIN 23 // ESP32 pin GPIO23 connected to the OUTPUT pin of door sensor #define LED_PIN 17 // ESP32 pin GPIO17 connected to LED's pin int doorState; void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { doorState = digitalRead(DOOR_SENSOR_PIN); // read state if (doorState == HIGH) { Serial.println("The door is open, turns on LED"); digitalWrite(LED_PIN, HIGH); // turn on LED } else { Serial.println("The door is closed, turns off LED"); digitalWrite(LED_PIN, LOW); // turn off LED } }

Các Bước Thực Hiện

Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện kết nối dây theo hình ảnh trên.
Kết nối board ESP32 với PC của bạn qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và COM port.
Copy code trên và paste vào Arduino IDE.
Biên dịch và upload code lên board ESP32 bằng cách nhấn nút Upload trên Arduino IDE

Di chuyển nam châm gần reed switch và sau đó di chuyển ra xa reed switch.
Quan sát sự thay đổi trạng thái của LED

Giải Thích Code Từng Dòng

Code ESP32 trên chứa giải thích từng dòng. Vui lòng đọc các comment trong code!
