ESP32 RFID MP3 Player

Trong hướng dẫn này, chúng ta sẽ khám phá quy trình tạo một trình phát MP3 dựa trên RFID bằng ESP32, đầu đọc RFID RC522 và module trình phát MP3. Module trình phát MP3 được trang bị thẻ micro SD để lưu trữ nhiều bài hát. Mỗi thẻ RFID đại diện cho một bài hát, và số lượng thẻ RFID khớp với số lượng bài hát.

Bằng cách quẹt thẻ RFID trước đầu đọc RFID, ESP32 sẽ phát bài hát tương ứng được liên kết với thẻ RFID cụ thể đó.

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	RFID/NFC RC522 Kit (đầu đọc + thẻ)
1	×	RFID Key Fob
1	×	Thẻ RFID
1	×	Serial MP3 Player Module
1	×	Thẻ Micro SD
1	×	Loa 3.5mm Aux
1	×	Dây Jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Module RFID/NFC RC522 và Trình Phát MP3

Chưa quen với Module RFID/NFC RC522 và trình phát MP3, bao gồm pinout, chức năng và lập trình của chúng? Hãy khám phá các hướng dẫn toàn diện về những chủ đề này dưới đây:

Sơ Đồ Kết Nối

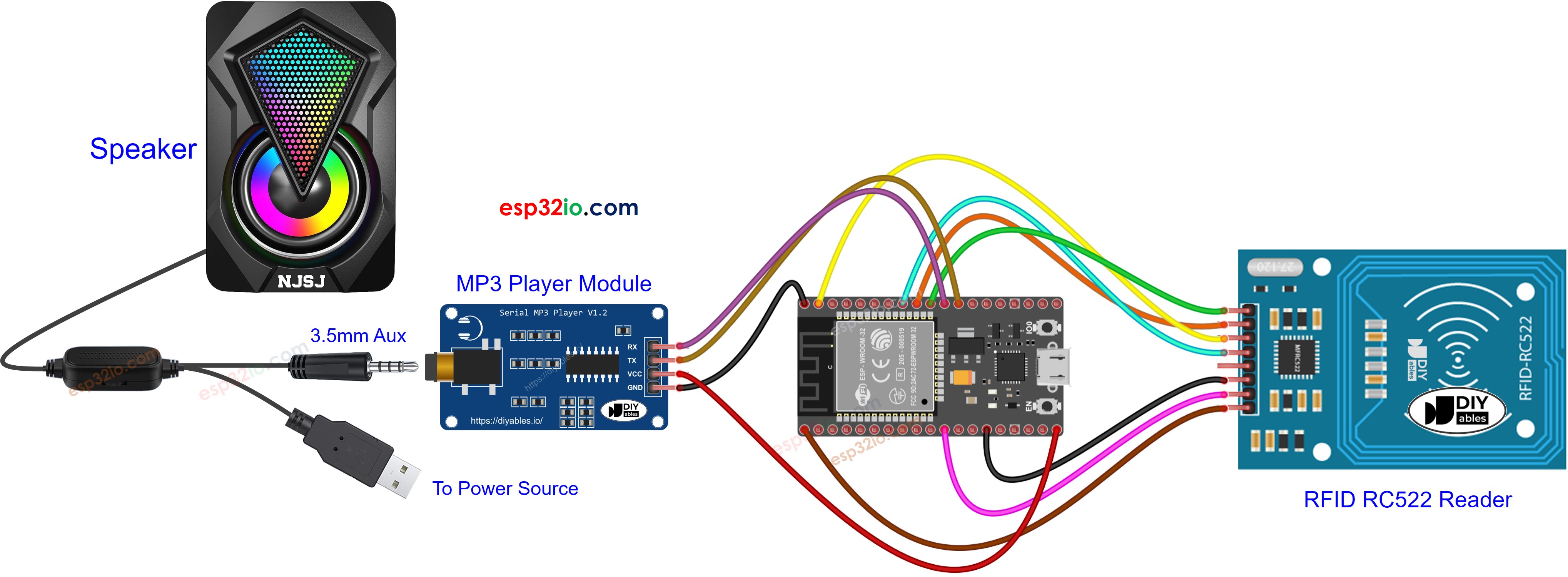

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

※ Lưu ý:

Thứ tự các chân có thể khác nhau tùy theo nhà sản xuất. LUÔN sử dụng nhãn được in trên module. Hình ảnh trên hiển thị pinout của các module từ thương hiệu DIYables.

Chuẩn Bị

Lưu trước danh sách các bài hát mà bạn muốn phát vào thẻ micro SD.
Cắm thẻ micro SD vào module trình phát MP3
Kết nối module trình phát MP3 với ESP32
Kết nối loa với module trình phát MP3
Kết nối loa với nguồn điện.
Kết nối đầu đọc RFID với ESP32.

Vì UID thường không được in trên thẻ RFID, bước đầu tiên chúng ta cần làm là tìm ra UID của các thẻ. Điều này có thể được thực hiện bằng cách:

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện kết nối như hình ảnh trên.
Kết nối bo mạch ESP32 với PC của bạn qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng bo mạch ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Sao chép code bên dưới và mở bằng Arduino IDE

Nhấp vào nút Upload trên Arduino IDE để tải code lên ESP32
Mở Serial Monitor
Chạm từng thẻ RFID/keyfob lên module RFID-RC522
Ghi chú UID trên Serial Monitor, nó sẽ trông như thế này:

COM6

Send

Tap RFID Tag on reader 0xB1, 0xCD, 0x5F, 0xA1 0x1A, 0x7C, 0x72, 0x1D 0xA2, 0x1C, 0x9D, 0xA1

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Chúng ta sẽ sử dụng các UID RFID này để cập nhật code ESP32 bên dưới

Code ESP32 - RFID Mp3 Player

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-rfid-mp3-player */ #include <SPI.h> #include <MFRC522.h> #define CMD_PLAY_NEXT 0x01 #define CMD_PLAY_PREV 0x02 #define CMD_PLAY_W_INDEX 0x03 #define CMD_SET_VOLUME 0x06 #define CMD_SEL_DEV 0x09 #define CMD_PLAY_W_VOL 0x22 #define CMD_PLAY 0x0D #define CMD_PAUSE 0x0E #define CMD_SINGLE_CYCLE 0x19 #define DEV_TF 0x02 #define SINGLE_CYCLE_ON 0x00 #define SINGLE_CYCLE_OFF 0x01 #define SS_PIN 5 // ESP32 pin GPIO5 connected to the SS of the RFID reader #define RST_PIN 27 // ESP32 pin GPIO27 connected to the RST of the RFID reader #define SONG_NUM 3 // 3 songs + 3 RFID cards, change it as your need MFRC522 rfid(SS_PIN, RST_PIN); byte RFID_UIDs[SONG_NUM][4] = { { 0xB1, 0xCD, 0x5F, 0xA1 }, // UPDATE THIS VALUE FROM PREPARATION STEP { 0x1A, 0x7C, 0x72, 0x1D }, // UPDATE THIS VALUE FROM PREPARATION STEP { 0xA2, 0x1C, 0x9D, 0xA1 } // UPDATE THIS VALUE FROM PREPARATION STEP // ADD MORE IF NEEDED }; void setup() { Serial.begin(9600); Serial2.begin(9600, SERIAL_8N1, 16, 17); delay(500); // wait chip initialization is complete mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card delay(200); // wait for 200ms SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 Serial.println("Tap RFID Tag on reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed Serial.print("Tag UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); for (int index = 0; index < SONG_NUM; index++) { if (rfid.uid.uidByte[0] == RFID_UIDs[index][0] && rfid.uid.uidByte[1] == RFID_UIDs[index][1] && rfid.uid.uidByte[2] == RFID_UIDs[index][2] && rfid.uid.uidByte[3] == RFID_UIDs[index][3]) { Serial.print("Playing song "); Serial.println(index); mp3_command(CMD_PLAY_W_INDEX, index); // Play mp3 } } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } } void mp3_command(int8_t command, int16_t dat) { int8_t frame[8] = { 0 }; frame[0] = 0x7e; // starting byte frame[1] = 0xff; // version frame[2] = 0x06; // the number of bytes of the command without starting byte and ending byte frame[3] = command; // frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback frame[5] = (int8_t)(dat >> 8); // data high byte frame[6] = (int8_t)(dat); // data low byte frame[7] = 0xef; // ending byte for (uint8_t i = 0; i < 8; i++) { Serial2.write(frame[i]); } }

Các Bước Thực Hiện

Sao chép code trên và mở bằng Arduino IDE
Cập nhật các UID bạn đã thu được trong bước chuẩn bị vào code trên.
Tải code lên ESP32
Chạm từng thẻ RFID lên module RFID-RC522
Kiểm tra âm thanh từ MP3 Player
Nếu mọi thứ chạy trơn tru, mỗi thẻ RFID sẽ được liên kết với một bài hát.
Bạn có thể đánh dấu tên bài hát trên mỗi thẻ RFID.

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
