ESP32 Còi báo động

Trong hướng dẫn này, chúng ta sẽ học cách lập trình ESP32 để điều khiển còi báo động tạo ra âm thanh cảnh báo và/hoặc ánh sáng.

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	Relay
1	×	12V Alarm Siren Horn
1	×	12V Power Adapter
1	×	(Tùy chọn) DC Power Jack
1	×	breadboard
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Còi Báo Động

Tùy thuộc vào nhà sản xuất, còi báo động có thể tạo ra âm thanh lớn hoặc đèn cảnh báo, làm cho nó phù hợp cho hệ thống báo động. Nó cũng có sẵn với nhiều điện áp hoạt động khác nhau. Hướng dẫn này sẽ sử dụng còi 12V, và các điện áp khác sẽ tương tự.

Sơ Đồ Chân

Còi báo động 12V thường có hai chân:

Chân âm (-) (màu đen): cần được kết nối với GND của nguồn DC
Chân dương (+) (màu đỏ): cần được kết nối với 12V của nguồn DC

Cách Điều Khiển Còi Báo Động

Nếu còi báo động 12V được cấp nguồn bởi nguồn 12V, nó sẽ phát ra âm thanh và/hoặc đèn cảnh báo. Để điều khiển còi báo động 12V, chúng ta cần sử dụng relay giữa ESP32 và còi báo động 12V. ESP32 có thể điều khiển còi báo động 12V thông qua relay. Nếu bạn không biết về relay (sơ đồ chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về relay trong ESP32 - Relay

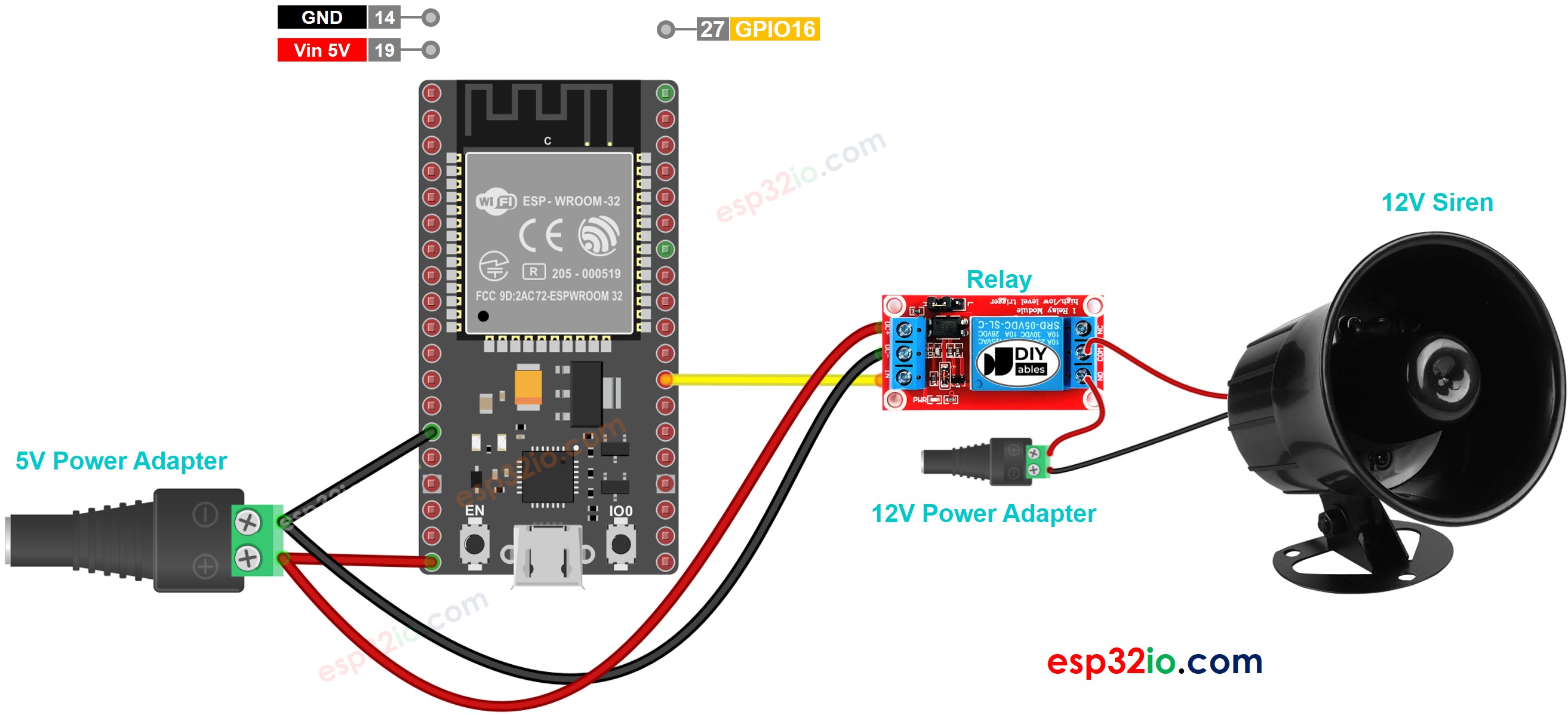

Sơ Đồ Đấu Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32

Code dưới đây lặp lại việc bật còi báo động 12V trong ba giây và tắt trong năm giây,

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-siren */ #define RELAY_PIN 16 // ESP32 pin GPIO16 that controls the siren via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } void loop() { digitalWrite(RELAY_PIN, HIGH); delay(3000); digitalWrite(RELAY_PIN, LOW); delay(5000); }

Các Bước Thực Hiện

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm
Kết nối ESP32 với PC qua cáp USB
Mở Arduino IDE, chọn board và port đúng
Copy code ở trên và mở bằng Arduino IDE
Click nút Upload trên Arduino IDE để upload code lên ESP32
Kiểm tra trạng thái của còi báo động

Giải Thích Code

Đọc phần giải thích từng dòng trong các dòng comment của code!

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
