ESP32 Thông Báo Email Khi Phát Hiện Chuyển Động

Trong hướng dẫn này, chúng ta sẽ học cách sử dụng ESP32 và motion sensor để gửi thông báo email khi có người xâm nhập bất hợp pháp vào phòng của bạn. Hướng dẫn toàn diện này bao gồm quy trình thiết lập, các linh kiện cần thiết, và hướng dẫn từng bước để tích hợp ESP32 với motion sensor và dịch vụ email. Nâng cao bảo mật ngôi nhà của bạn và luôn được thông báo với các cảnh báo thời gian thực gửi trực tiếp đến hộp thư của bạn bằng ESP32.

ESP32 cảm biến chuyển động email notification

Linh Kiện Cần Thiết

1×mô-đun phát triển ESP-WROOM-32
1×Alternatively, ESP32 Uno-form board
1×Alternatively, ESP32 S3 Uno-form board
1×Cáp USB Type-C
1×HC-SR501 Motion Sensor
1×Alternatively, AM312 Mini Motion Sensor
1×breadboard (Bo mạch thí nghiệm)
1×Dây Jumper
1×(Tùy chọn) DC Power Jack
1×(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1×(Khuyến nghị) Breakout Expansion Board for ESP32
1×(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1×DIYables ESP32 Starter Kit (ESP32 included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)

Về Motion Sensor và Gmail

Chúng tôi có các hướng dẫn cụ thể về Motion Sensor và Gmail. Mỗi hướng dẫn chứa thông tin chi tiết và hướng dẫn từng bước về pinout phần cứng, nguyên lý hoạt động, kết nối đấu dây với ESP32, mã ESP32... Tìm hiểu thêm về chúng tại các liên kết sau:

Sơ Đồ Đấu Nối giữa Motion Sensor và ESP32

  • Cách kết nối ESP32 và motion sensor sử dụng breadboard (cấp nguồn qua cáp USB)
ESP32 cảm biến chuyển động sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

  • Cách kết nối ESP32 và motion sensor sử dụng breadboard (cấp nguồn qua chân Vin)
ESP32 cảm biến chuyển động sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

how to connect ESP32 and cảm biến chuyển động
how to wire ESP32 and cảm biến chuyển động

Mã ESP32

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-motion-sensor-email-notification */ #include <WiFi.h> #include <ESP_Mail_Client.h> #define WIFI_SSID "YOUR_WIFI_SSID" // CHANGE IT #define WIFI_PASSWORD "YOUR_WIFI_PASSWORD" // CHANGE IT // the sender email credentials #define SENDER_EMAIL "xxxxxx@gmail.com" // CHANGE IT #define SENDER_PASSWORD "xxxx xxxx xxxx xxxx" // CHANGE IT to your Google App password #define RECIPIENT_EMAIL "xxxxxx@gmail.com" // CHANGE IT #define SMTP_HOST "smtp.gmail.com" #define SMTP_PORT 587 #define MOTION_SENSOR_PIN 19 // ESP32 pin GPIO19 connected to motion sensor's pin int motion_state; // current state of motion sensor int prev_motion_state; // previous state of motion sensor SMTPSession smtp; void setup() { Serial.begin(9600); WiFi.begin(WIFI_SSID, WIFI_PASSWORD); Serial.print("Connecting to Wi-Fi"); while (WiFi.status() != WL_CONNECTED) { Serial.print("."); delay(300); } Serial.println(); Serial.print("Connected with IP: "); Serial.println(WiFi.localIP()); Serial.println(); pinMode(MOTION_SENSOR_PIN, INPUT); motion_state = digitalRead(MOTION_SENSOR_PIN); // read state } void loop() { prev_motion_state = motion_state; // save the last state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // state change: LOW -> HIGH Serial.println("Motion detected! Someone is in your room!"); String subject = "Email Notification from ESP32"; String textMsg = "This is an email sent from ESP32.\n"; textMsg += "Motion detected! Someone is in your room!"; gmail_send(subject, textMsg); } } void gmail_send(String subject, String textMsg) { // set the network reconnection option MailClient.networkReconnect(true); smtp.debug(1); smtp.callback(smtpCallback); Session_Config config; // set the session config config.server.host_name = SMTP_HOST; config.server.port = SMTP_PORT; config.login.email = SENDER_EMAIL; config.login.password = SENDER_PASSWORD; config.login.user_domain = F("127.0.0.1"); config.time.ntp_server = F("pool.ntp.org,time.nist.gov"); config.time.gmt_offset = 3; config.time.day_light_offset = 0; // declare the message class SMTP_Message message; // set the message headers message.sender.name = F("ESP32"); message.sender.email = SENDER_EMAIL; message.subject = subject; message.addRecipient(F("To Whom It May Concern"), RECIPIENT_EMAIL); message.text.content = textMsg; message.text.transfer_encoding = "base64"; message.text.charSet = F("utf-8"); message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_low; // set the custom message header message.addHeader(F("Message-ID: <abcde.fghij@gmail.com>")); // connect to the server if (!smtp.connect(&config)) { Serial.printf("Connection error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str()); return; } if (!smtp.isLoggedIn()) { Serial.println("Not yet logged in."); } else { if (smtp.isAuthenticated()) Serial.println("Successfully logged in."); else Serial.println("Connected with no Auth."); } // start sending Email and close the session if (!MailClient.sendMail(&smtp, &message)) Serial.printf("Error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str()); } // callback function to get the Email sending status void smtpCallback(SMTP_Status status) { // print the current status Serial.println(status.info()); // print the sending result if (status.success()) { Serial.println("----------------"); Serial.printf("Email sent success: %d\n", status.completedCount()); Serial.printf("Email sent failed: %d\n", status.failedCount()); Serial.println("----------------\n"); for (size_t i = 0; i < smtp.sendingResult.size(); i++) { // get the result item SMTP_Result result = smtp.sendingResult.getItem(i); Serial.printf("Message No: %d\n", i + 1); Serial.printf("Status: %s\n", result.completed ? "success" : "failed"); Serial.printf("Date/Time: %s\n", MailClient.Time.getDateTimeString(result.timestamp, "%B %d, %Y %H:%M:%S").c_str()); Serial.printf("Recipient: %s\n", result.recipients.c_str()); Serial.printf("Subject: %s\n", result.subject.c_str()); } Serial.println("----------------\n"); // free the memory smtp.sendingResult.clear(); } }

Các Bước Thực Hiện

  • Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
  • Kết nối bo mạch ESP32 với motion sensor
  • Kết nối bo mạch ESP32 với PC của bạn qua cáp micro USB
  • Mở Arduino IDE trên PC của bạn.
  • Chọn đúng bo mạch ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
  • Mở Library Manager bằng cách nhấp vào biểu tượng Library Manager trên thanh điều hướng bên trái của Arduino IDE.
  • Tìm kiếm ESP Mail Client, sau đó tìm ESP Mail Client được tạo bởi Mobizt.
  • Nhấp nút Install để cài đặt thư viện ESP Mail Client.
ESP32 esp mail client thư viện
  • Sao chép mã trên và mở bằng Arduino IDE
  • Cập nhật thông tin WiFi (SSID và password) trong mã bằng cách sửa đổi các hằng số WIFI_SSID và WIFI_PASSWORD để khớp với thông tin đăng nhập mạng của bạn.
  • Cập nhật email người gửi và mật khẩu trong mã bằng cách sửa đổi các hằng số SENDER_EMAIL và SENDER_PASSWORD thành chi tiết tài khoản email của bạn.
  • Cập nhật email người nhận trong mã bằng cách sửa đổi hằng số RECIPIENT_EMAIL thành địa chỉ email của bạn. Email người nhận có thể giống với email người gửi.

※ Lưu ý:

  • Email người gửi PHẢI là Gmail
  • Mật khẩu người gửi là App passwords bạn đã lấy từ bước trước
  • Email người nhận có thể là bất kỳ loại email nào
  • Nhấp nút Upload trên Arduino IDE để tải mã lên ESP32
  • Mở Serial Monitor
  • Tạo chuyển động trước mặt motion sensor
  • Kiểm tra kết quả trên Serial Monitor.
COM6
Send
Motion detected! Someone is in your room! #### Email sent successfully > C: Email sent successfully ---------------- Message sent success: 1 Message sent failed: 0 ---------------- Message No: 1 Status: success Date/Time: May 27, 2024 04:42:50 Recipient: xxxxxx@gmail.com Subject: Email Notification from ESP32 ----------------
Autoscroll Show timestamp
Clear output
9600 baud
Newline

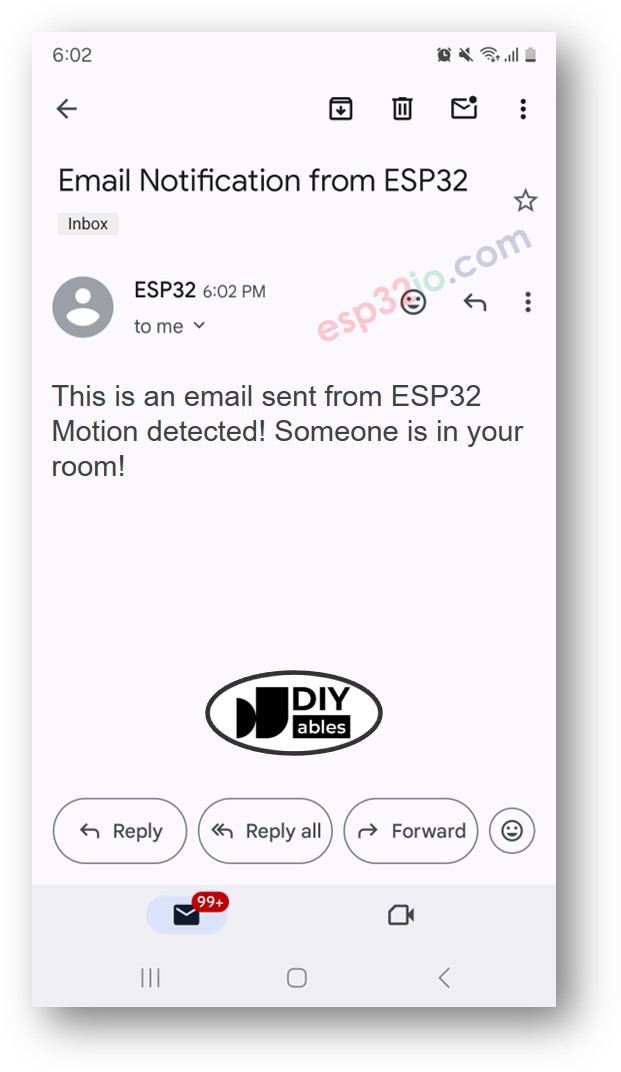

  • Kiểm tra hộp thư email người nhận của bạn. Bạn sẽ nhận được email như bên dưới:
ESP32 cảm biến chuyển động email

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
