ESP32 DHT22

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 để đọc giá trị nhiệt độ và độ ẩm từ cảm biến DHT22, và hiển thị kết quả trên Serial Monitor. Hướng dẫn cung cấp instructions cho cả cảm biến DHT22 thô và module DHT22.

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	Module Cảm Biến Nhiệt Độ Độ Ẩm DHT22
1	×	Điện trở 10 kΩ
1	×	breadboard
1	×	Dây Jumper
1	×	(Tùy chọn) DC Power Jack
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Cảm Biến Nhiệt Độ và Độ Ẩm DHT22

	DHT22
Điện áp hoạt động	3 đến 5V
Phạm vi độ ẩm	0% đến 100%
Độ chính xác độ ẩm	± 2% đến 5%
Phạm vi nhiệt độ	-40°C đến 80°C
Độ chính xác nhiệt độ	± 0.5°C
Tốc độ đọc	0.5Hz (một lần mỗi 2 giây)

Pinout DHT22

DHT22 có hai dạng: cảm biến thô và module:

Cảm biến DHT22 có 4 chân:

Chân GND: kết nối chân này với GND (0V)
Chân VCC: kết nối chân này với VCC (3.3V hoặc 5V)
Chân DATA: chân này được sử dụng để giao tiếp giữa cảm biến và ESP32
Chân NC: Không kết nối

Chúng tôi khuyên bạn nên sử dụng module DHT22. Các module có điện trở tích hợp sẵn và chỉ có ba chân: VCC, GND, và DATA (hoặc: +, -, và OUT).

Sơ Đồ Kết Nối giữa DHT22 và ESP32

Kết Nối ESP32 - Cảm Biến DHT22

Kết nối một điện trở từ 5K đến 10K Ohm giữa cảm biến DHT22 và ESP32 để giữ đường dữ liệu ở mức cao và cho phép giao tiếp. Chúng ta cần sử dụng breadboard

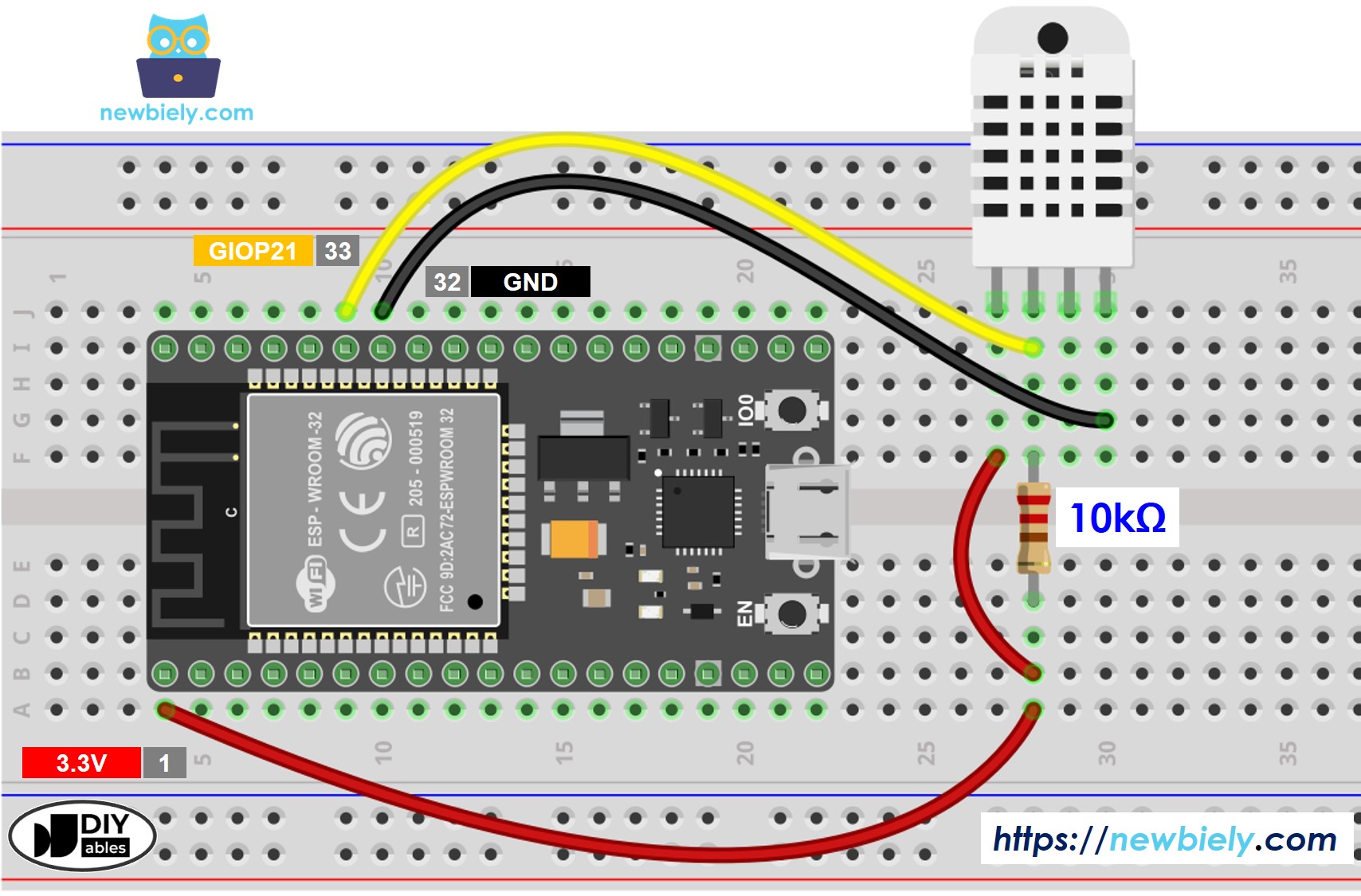

ESP32 dht22 temperature and humidity sensor sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Kết Nối ESP32 - Module DHT22

Hầu hết các module cảm biến DHT22 đều có điện trở tích hợp sẵn, vì vậy bạn không cần thêm điện trở khác. Điều này làm cho việc kết nối hoặc hàn dễ dàng hơn.

Cách kết nối ESP32 và module nhiệt độ độ ẩm DHT22 sử dụng breadboard

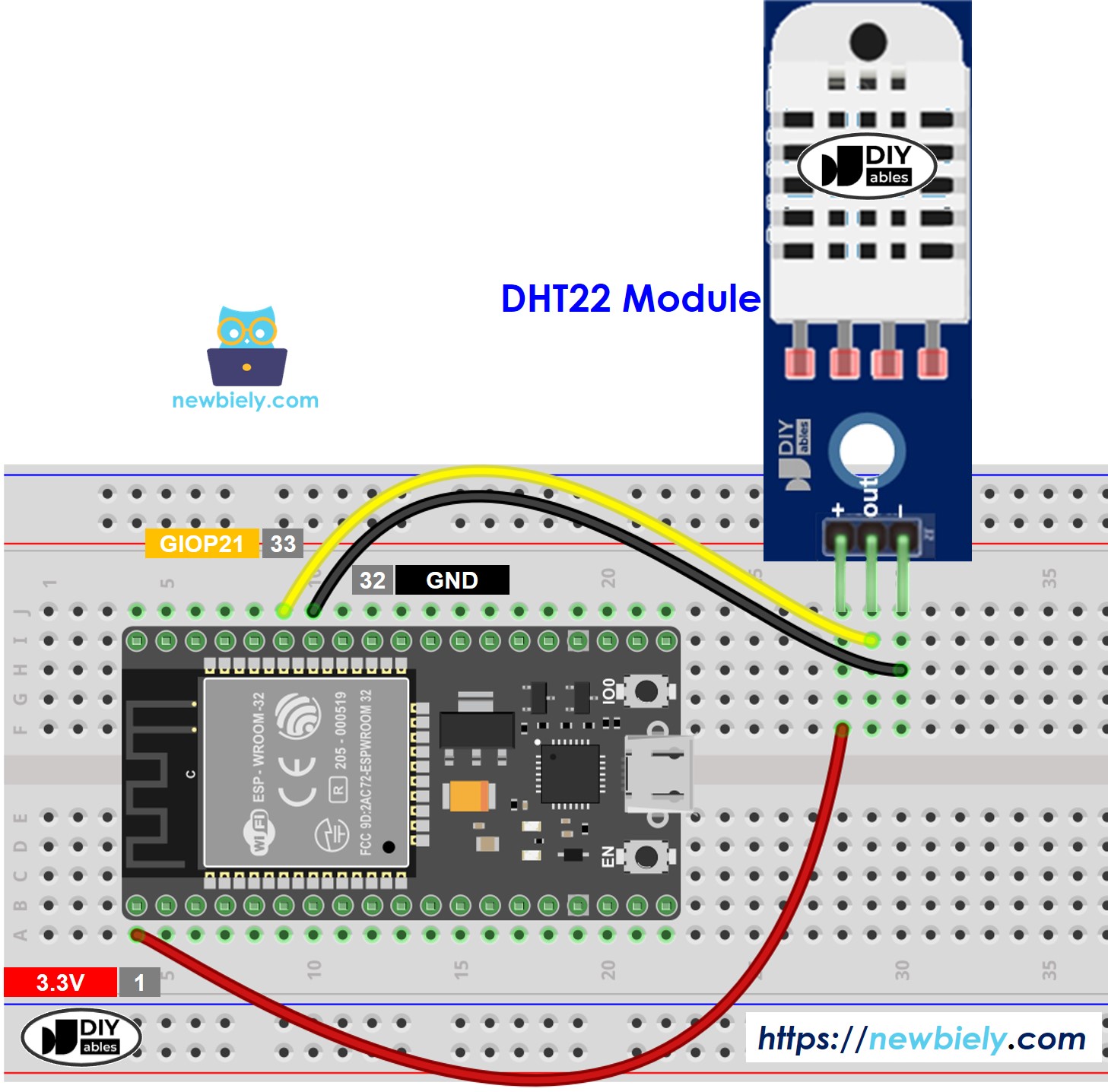

ESP32 dht22 temperature and humidity module sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

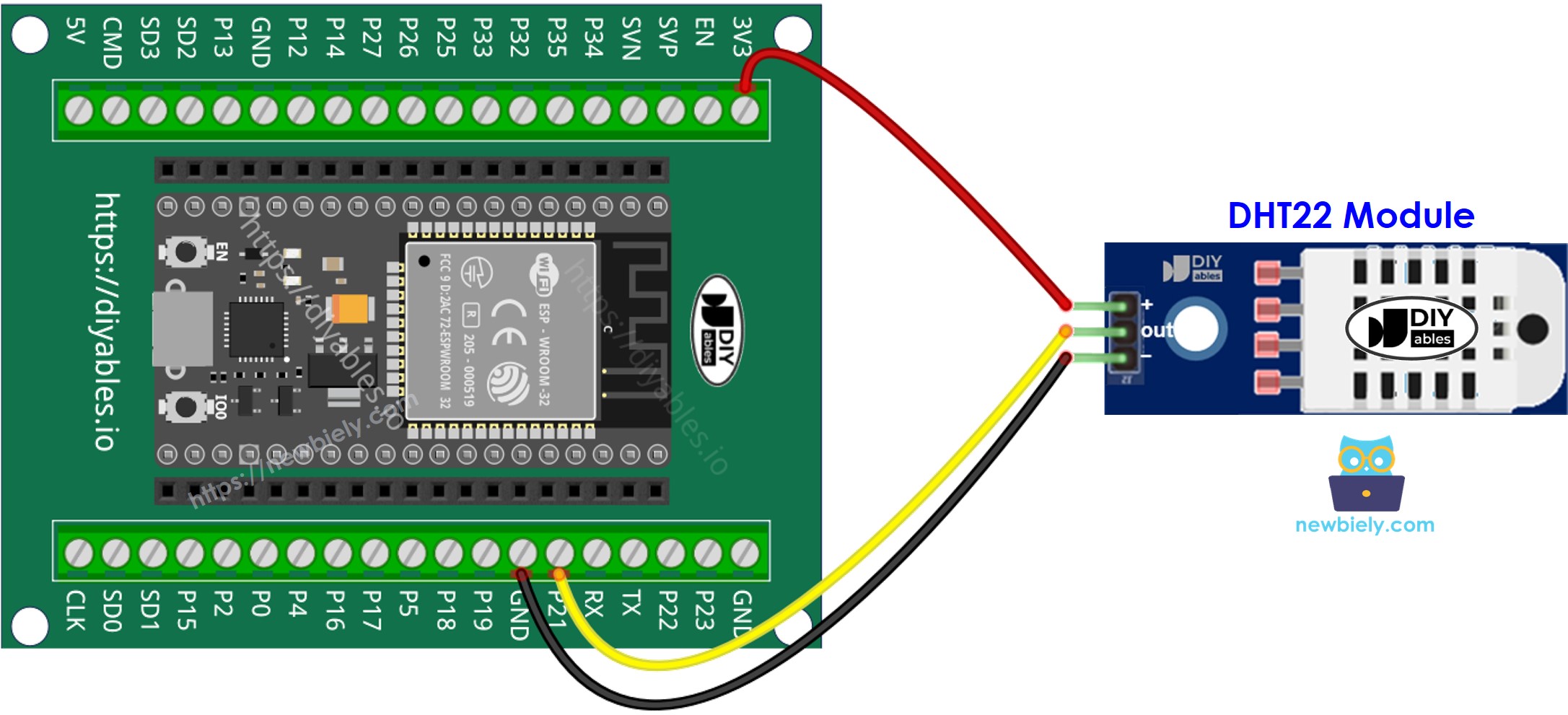

Cách kết nối ESP32 và module nhiệt độ độ ẩm DHT22 sử dụng screw terminal block breakout board

how to connect ESP32 and dht22 temperature humidity module

Code ESP32 - DHT22

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-dht22 */ #include <DHT.h> #define DHT22_PIN 21 // ESP32 pin GPIO21 connected to DHT22 sensor DHT dht22(DHT22_PIN, DHT22); void setup() { Serial.begin(9600); dht22.begin(); // initialize the DHT22 sensor } void loop() { // read humidity float humi = dht22.readHumidity(); // read temperature in Celsius float tempC = dht22.readTemperature(); // read temperature in Fahrenheit float tempF = dht22.readTemperature(true); // check whether the reading is successful or not if ( isnan(tempC) || isnan(tempF) || isnan(humi)) { Serial.println("Failed to read from DHT22 sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Các Bước Thực Hiện

Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện kết nối theo sơ đồ trên.
Kết nối board ESP32 với PC qua cáp micro USB
Mở Arduino IDE trên PC.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và COM port.
Click vào icon Libraries ở thanh bên trái của Arduino IDE.

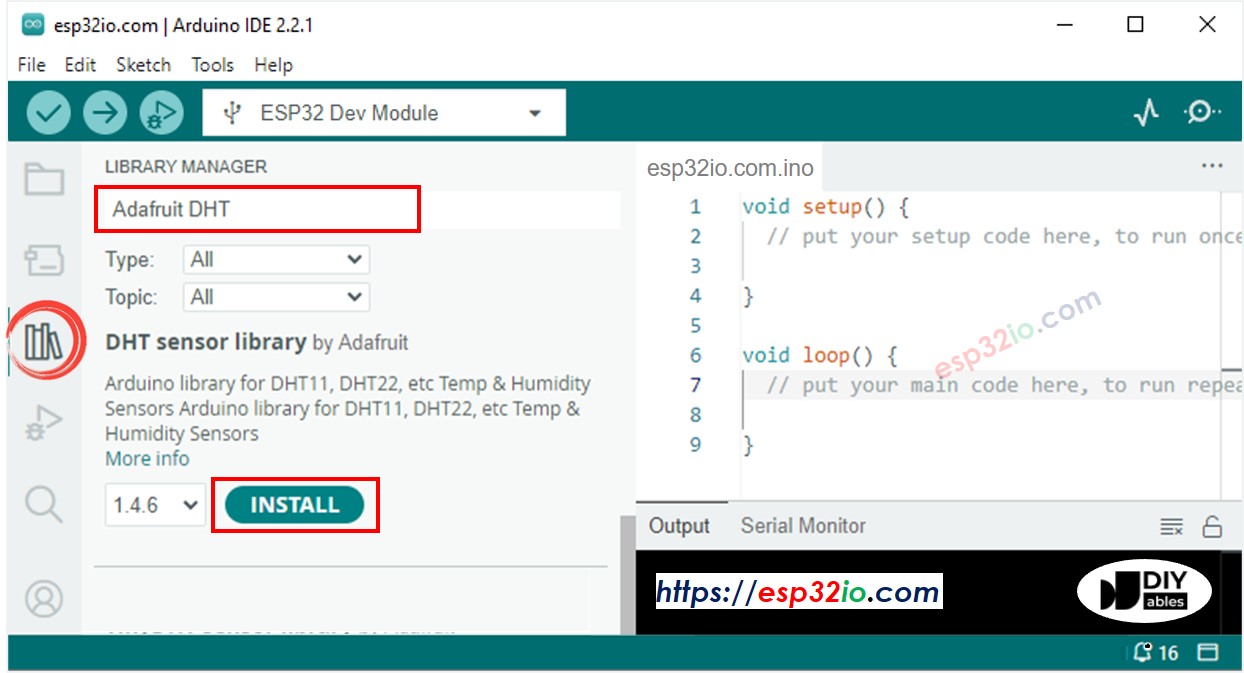

Gõ "DHT" vào ô tìm kiếm, sau đó tìm thư viện DHT sensor của Adafruit
Cài đặt thư viện bằng cách click nút Install.

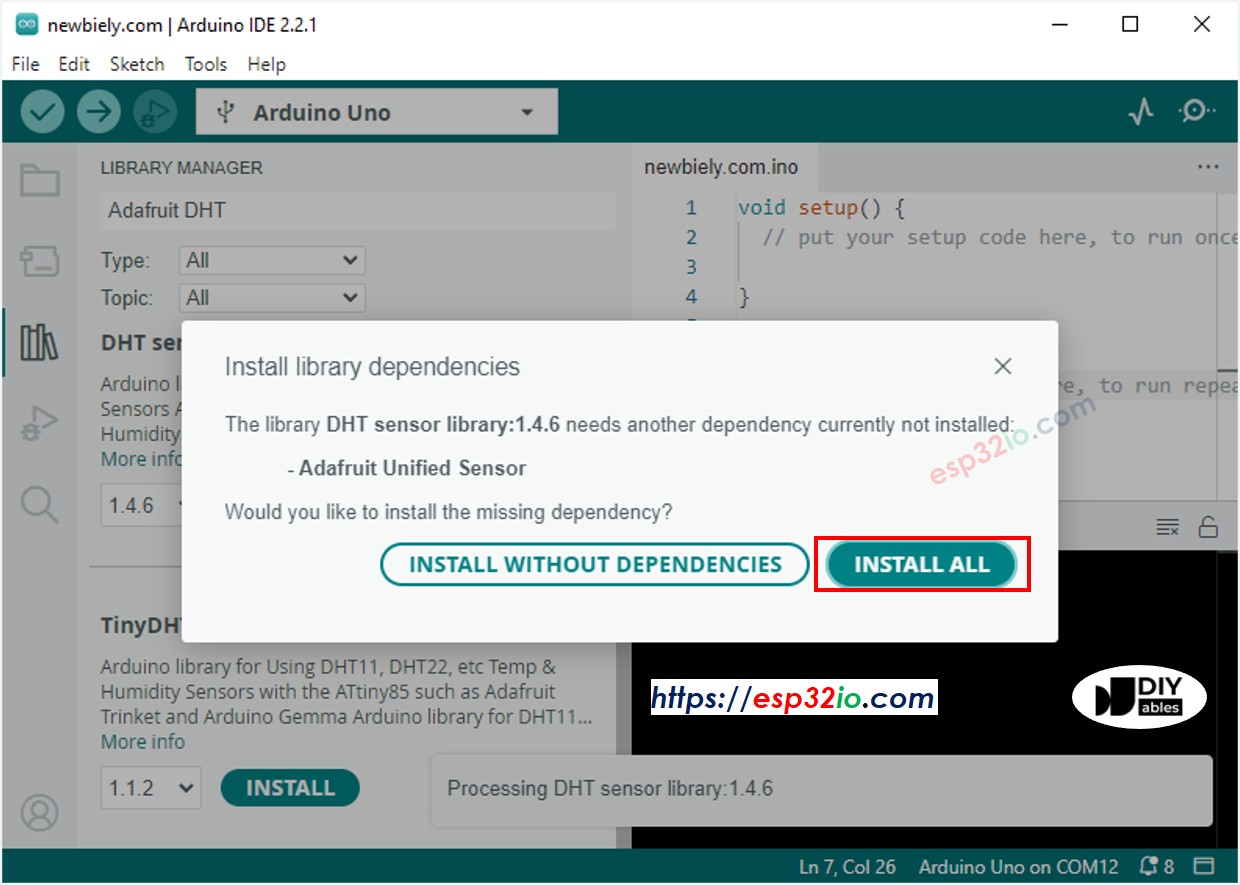

Một cửa sổ xuất hiện yêu cầu bạn cài đặt các thư viện phụ thuộc
Cài đặt tất cả các thư viện phụ thuộc bằng cách click nút Install All.

Copy một trong những code trên và mở bằng Arduino IDE
Biên dịch và upload code lên board ESP32 bằng cách click nút Upload trên Arduino IDE
Làm cho cảm biến lạnh hơn hoặc nóng hơn. Ví dụ: đặt cảm biến gần một cốc cà phê nóng
Xem kết quả trên Serial Monitor. Nó sẽ trông như thế này:.

COM6

Send

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Autoscroll Show timestamp

Clear output

9600 baud

Newline
