Cách Cung Cấp Nguồn Điện Cho ESP32

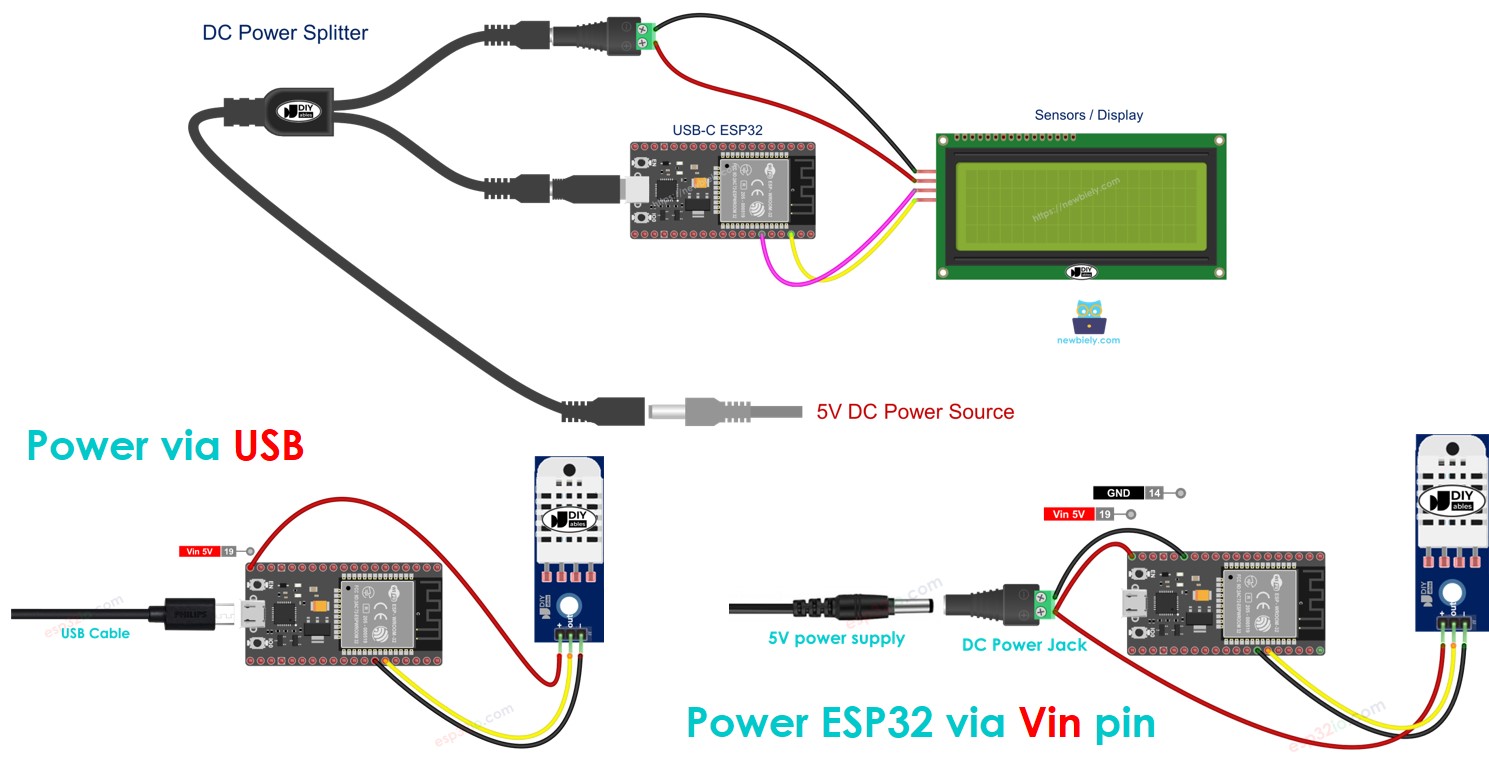

Hướng dẫn này sẽ chỉ bạn cách cung cấp nguồn điện cho ESP32. Bạn sẽ học tất cả các cách để cấp nguồn cho ESP32 và các cảm biến kết nối.
- Cách cung cấp nguồn cho ESP32 qua cổng USB
- Cách cung cấp nguồn cho ESP32 và cảm biến qua cổng USB
- Cách cung cấp nguồn cho ESP32 qua chân Vin
- Cách cung cấp nguồn cho ESP32 và cảm biến qua chân Vin
- Cách tốt nhất để cung cấp nguồn cho ESP32 và cảm biến
- Cách thực hiện kết nối dây một cách dễ dàng và thuận tiện
Phần Cứng Cần Thiết
| 1 | × | mô-đun phát triển ESP-WROOM-32 | ||
| 1 | × | Alternatively, ESP32 Uno-form board | ||
| 1 | × | Alternatively, ESP32 S3 Uno-form board | ||
| 1 | × | Cáp USB Type-C | ||
| 1 | × | Dây Jumper | ||
| 1 | × | (Tùy chọn) DC Power Jack | ||
| 1 | × | (Tùy chọn) Breadboard | ||
| 1 | × | (Tùy chọn) Bộ Chuyển Đổi Nguồn 5V | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Breakout Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP32 |
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |

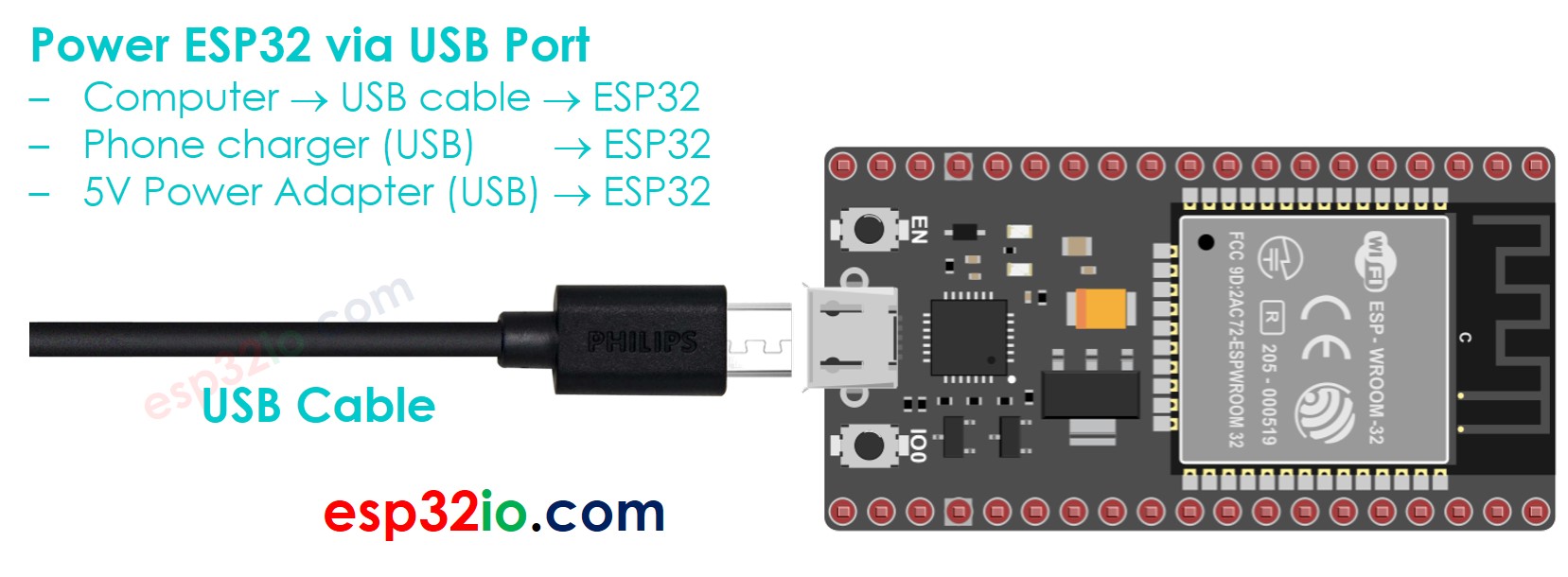

Cách cung cấp nguồn cho ESP32 qua cổng USB
Bạn có thể sử dụng các nguồn điện sau để cấp nguồn cho ESP32 qua cổng USB:
- Máy tính và cáp USB
- Sạc điện thoại (đầu USB)
- Bộ chuyển đổi nguồn 5V (đầu USB)
Cách cung cấp nguồn cho ESP32 và cảm biến qua cổng USB

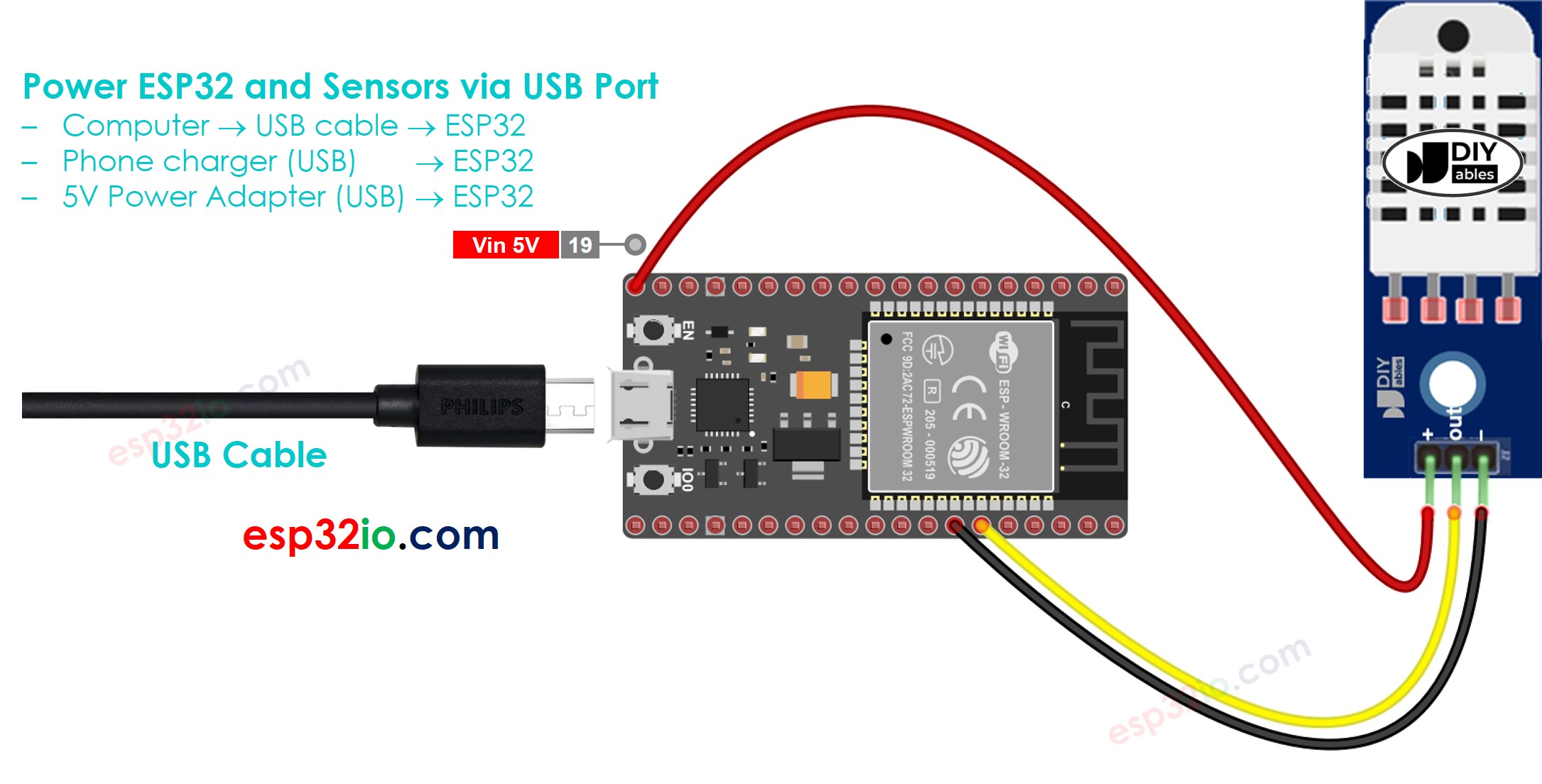

Sơ đồ bên dưới cho thấy ví dụ về việc cấp nguồn cho ESP32 (qua cổng USB) và cảm biến DHT22
Bạn có thể cấp nguồn cho ESP32 qua cổng USB như trên, sau đó lấy nguồn từ chân Vin để cấp điện cho các cảm biến.

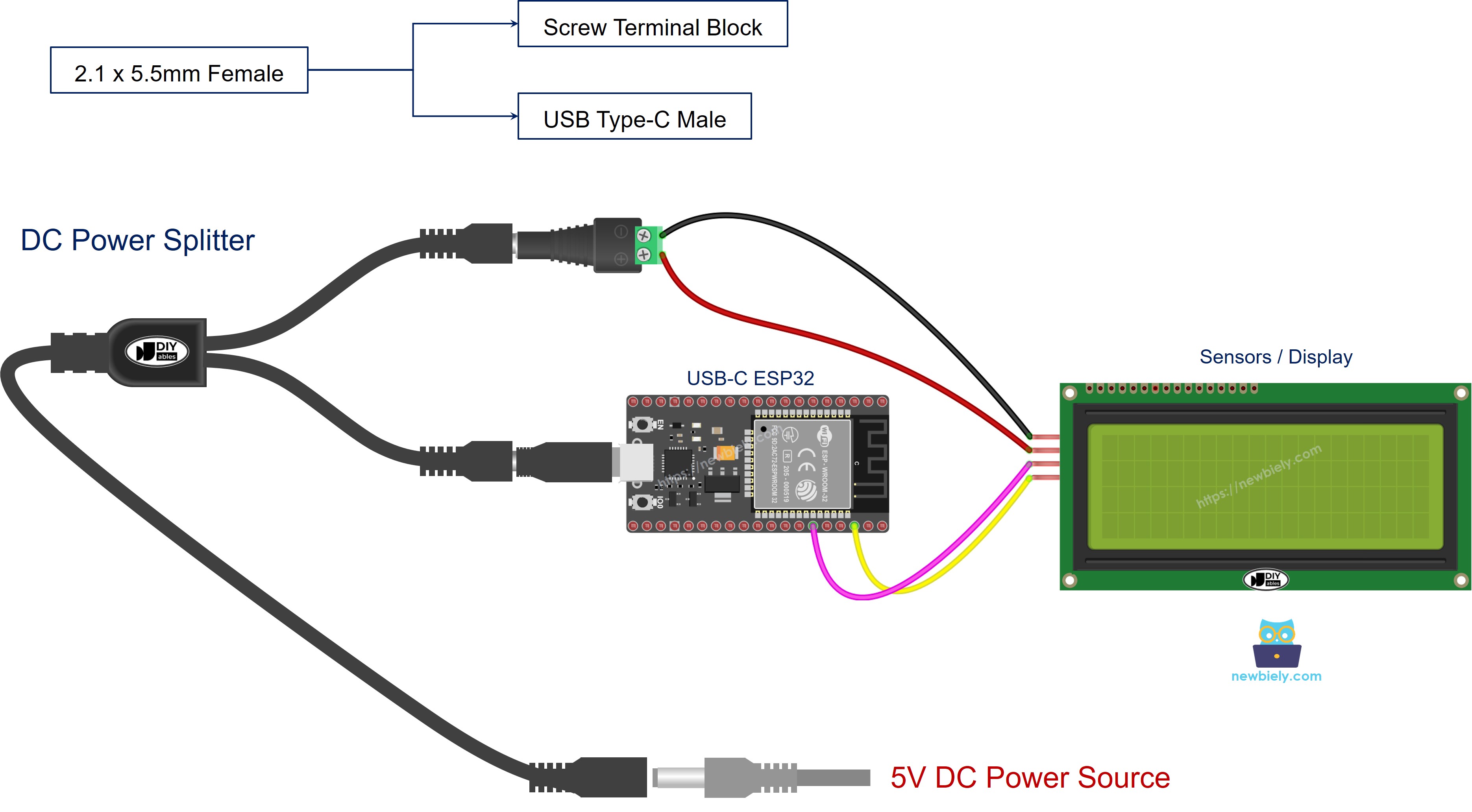

Lưu ý rằng cách tiếp cận này chỉ hoạt động với một vài cảm biến tiêu thụ ít điện năng. Nếu bạn đang sử dụng các cảm biến có yêu cầu điện năng cao hơn, hãy tránh cấp nguồn cho chúng từ chân Vin để tránh làm hỏng bo mạch ESP32 của bạn. Trong mọi trường hợp, phương pháp an toàn nhất là cung cấp nguồn điện riêng biệt cho các cảm biến hoặc màn hình của bạn. Bạn có thể làm điều này bằng cách sử dụng bộ chia nguồn, như được hiển thị bên dưới:
Cách cung cấp nguồn cho ESP32 qua chân Vin

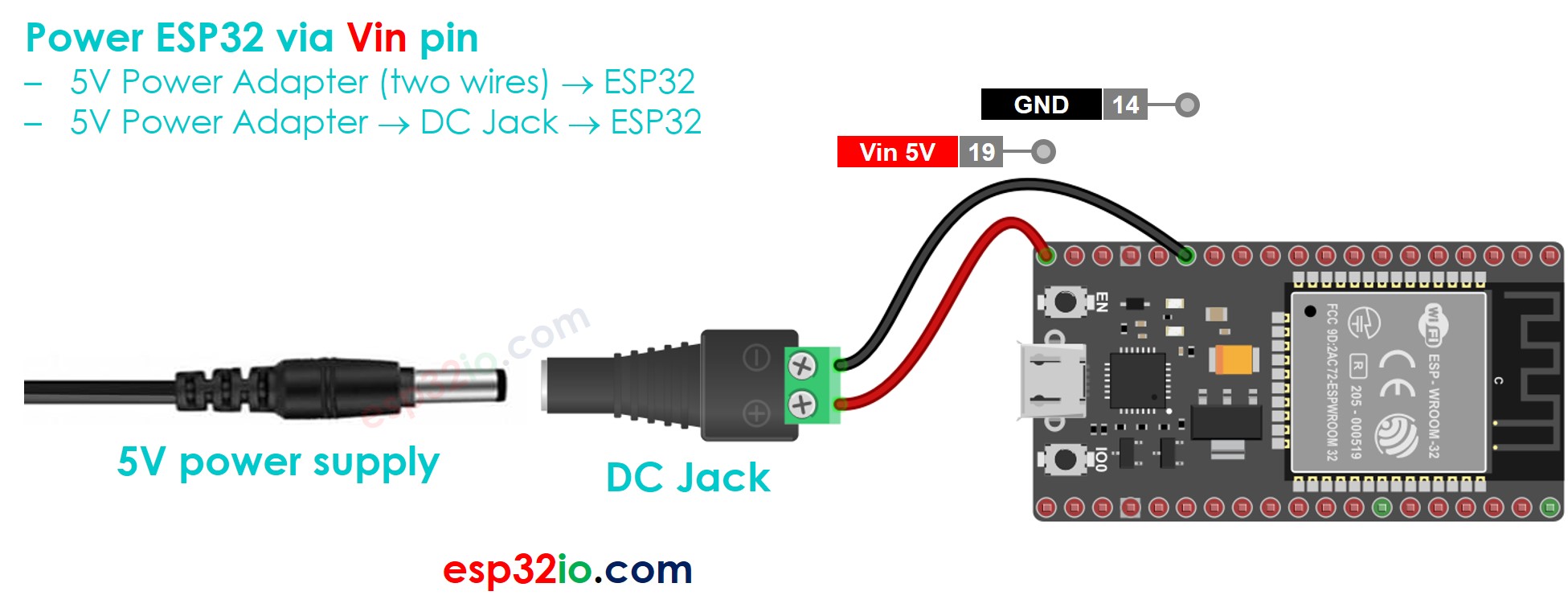

Bạn có thể sử dụng bộ chuyển đổi nguồn 5V với đầu jack tròn để cấp nguồn cho ESP32 qua chân Vin. Bạn có thể thực hiện bằng hai cách:
- Cắt dây và tách riêng dây dương và dây âm. Sau đó kết nối dây dương với chân Vin và dây âm với chân GND của ESP32
- (Khuyến nghị) sử dụng đầu nối DC Jack
Cách cung cấp nguồn cho ESP32 và cảm biến qua chân Vin

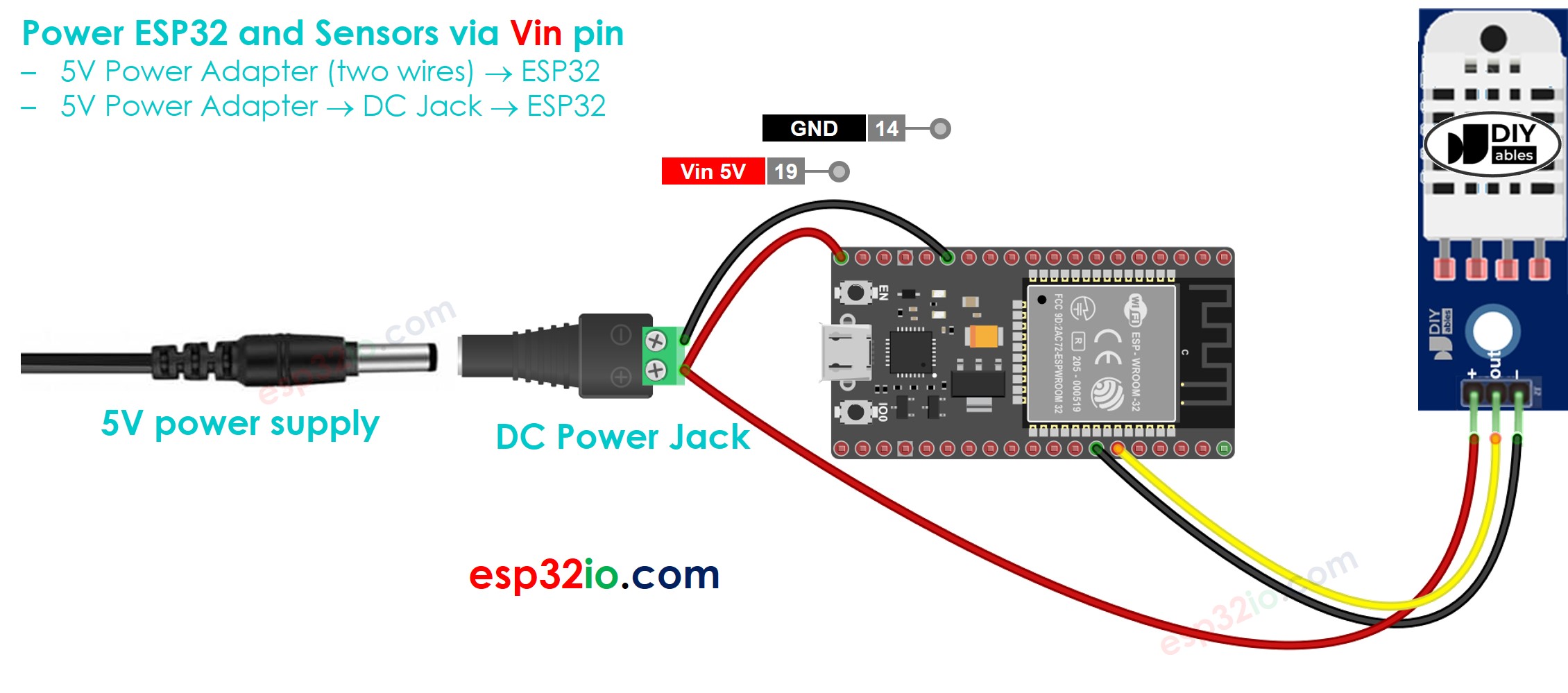

Sơ đồ bên dưới cho thấy ví dụ về việc cấp nguồn cho ESP32 (qua chân Vin) và cảm biến DHT22 bằng bộ chuyển đổi nguồn 5V
Cách tốt nhất để cung cấp nguồn cho ESP32 và cảm biến
Trong số các phương pháp được đề xuất, việc cấp nguồn riêng biệt cho cảm biến và các thành phần bên ngoài được khuyến nghị mạnh mẽ. Cách thiết lập này đảm bảo rằng động cơ, cảm biến, màn hình và các thiết bị ngoại vi khác có nguồn cung cấp riêng, bảo vệ bo mạch ESP32 trong khi cung cấp đủ điện năng cho từng thành phần.
Cách thực hiện kết nối dây một cách dễ dàng và thuận tiện

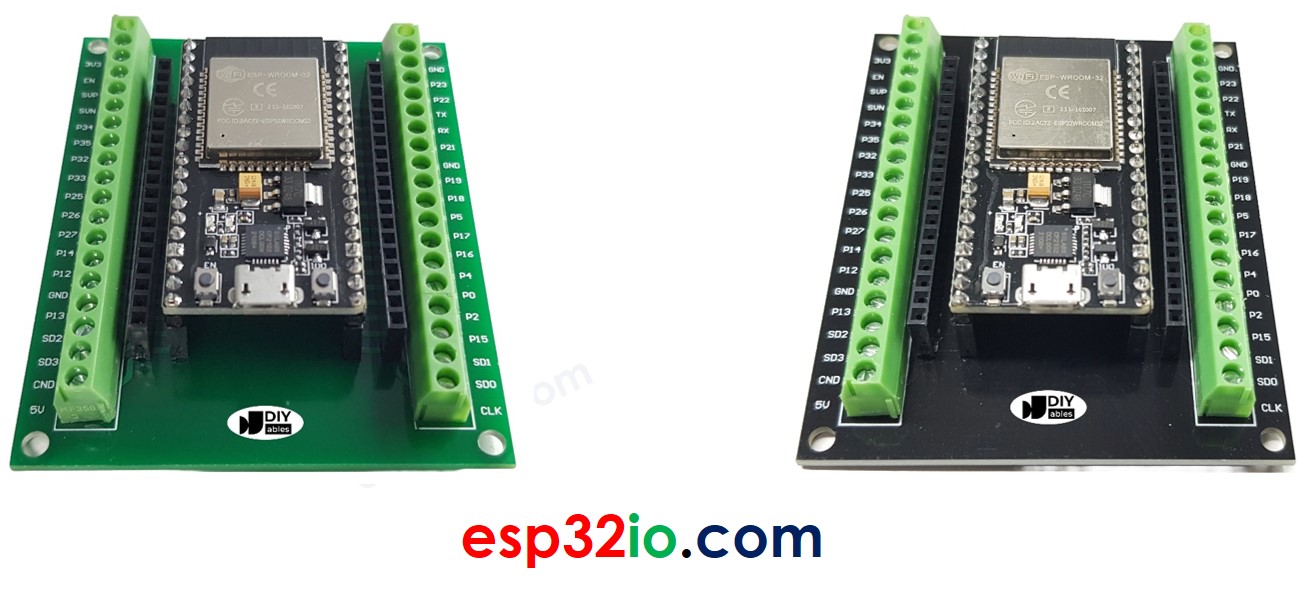

Trong thực tế, chúng ta cần một phương pháp để kết nối dây an toàn, gọn gàng, bảo đảm và thuận tiện. Giải pháp tối ưu là sử dụng bo mạch đầu nối vít.
