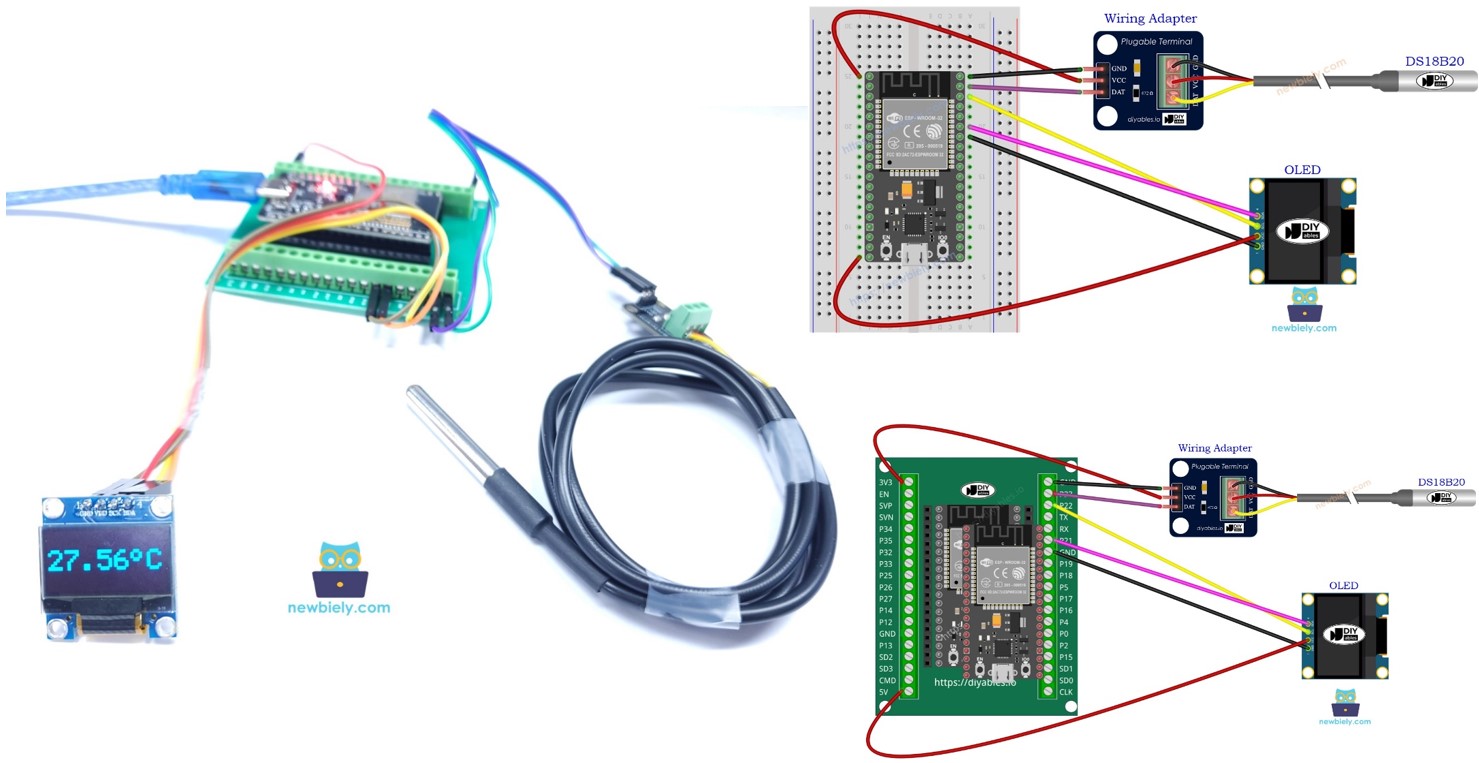

ESP32 Cảm Biến Nhiệt Độ OLED
Hướng dẫn này sẽ hướng dẫn bạn cách đọc nhiệt độ từ cảm biến DS18B20 one wire và hiển thị trên màn hình OLED.
Phần Cứng Cần Thiết
| 1 | × | mô-đun phát triển ESP-WROOM-32 | ||
| 1 | × | Alternatively, ESP32 Uno-form board | ||
| 1 | × | Alternatively, ESP32 S3 Uno-form board | ||
| 1 | × | Cáp USB Type-C | ||
| 1 | × | SSD1306 I2C OLED Display 128x64 | ||
| 1 | × | SSD1306 I2C OLED Display 128x32 | ||
| 1 | × | Cảm Biến Nhiệt Độ DS18B20 (CÓ Adapter) | ||
| 1 | × | Cảm Biến Nhiệt Độ DS18B20 (KHÔNG Adapter) | ||
| 1 | × | breadboard | ||
| 1 | × | Dây Jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Breakout Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP32 |
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về OLED và Cảm Biến Nhiệt Độ DS18B20
Nếu bạn chưa biết về OLED và Cảm Biến Nhiệt Độ DS18B20 (sơ đồ chân, cách hoạt động, cách lập trình...), hãy tìm hiểu qua các hướng dẫn sau:
Sơ Đồ Đấu Nối

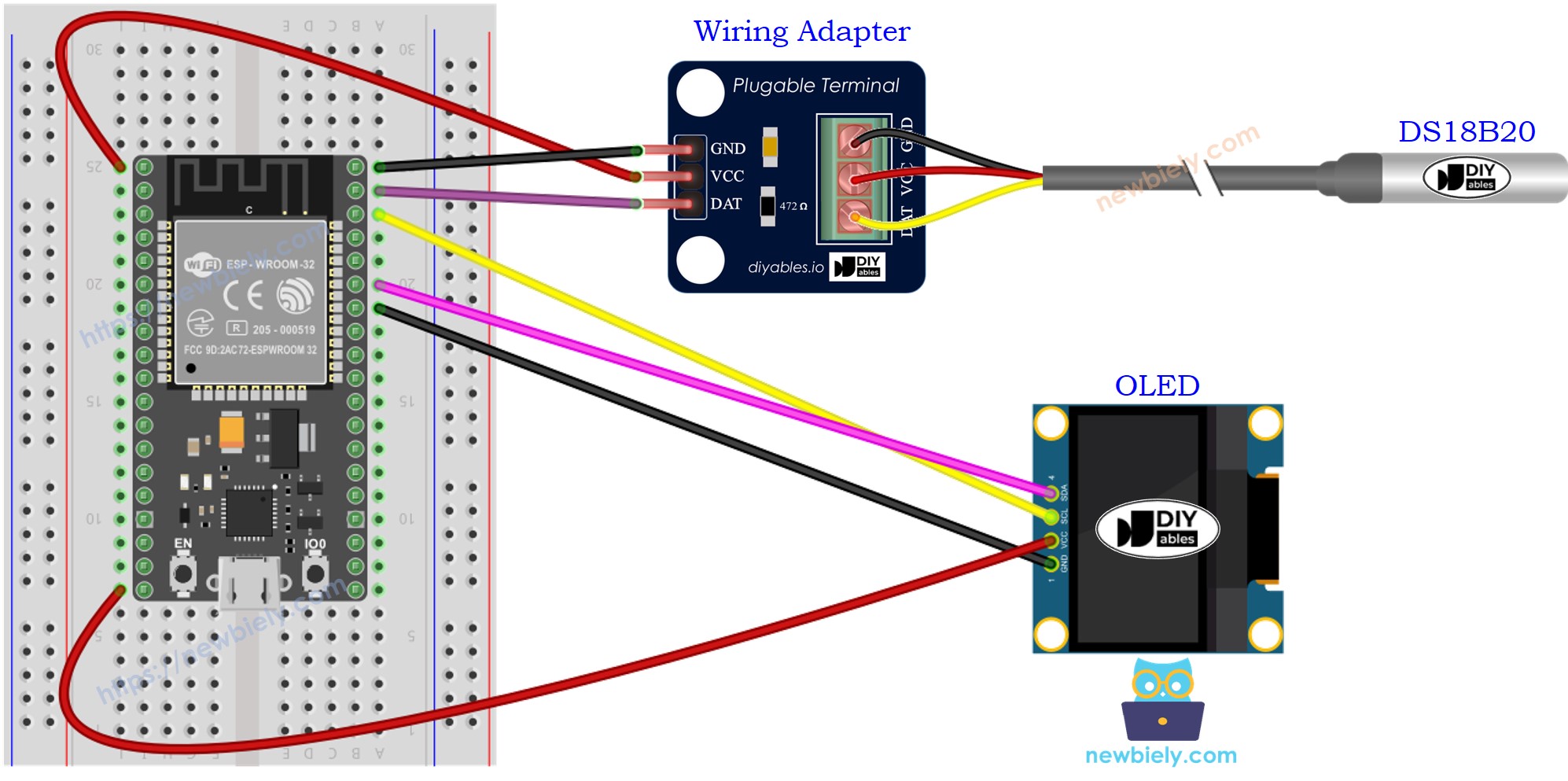

- Cách kết nối ESP32 với cảm biến nhiệt độ và OLED sử dụng breadboard
This image is created using Fritzing. Click to enlarge image
Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

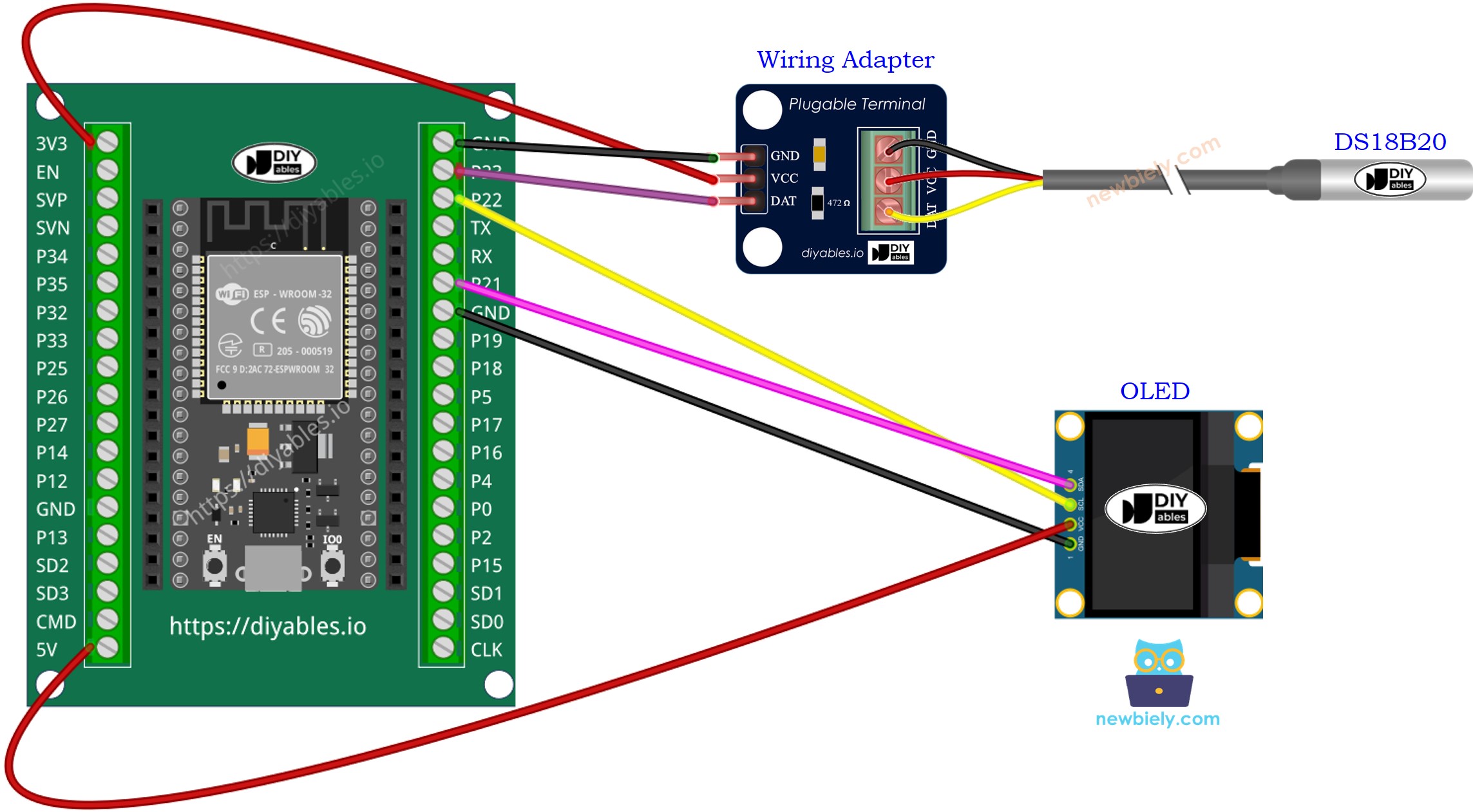

- Cách kết nối ESP32 với cảm biến nhiệt độ và OLED sử dụng screw terminal block breakout board
This image is created using Fritzing. Click to enlarge image
Chúng tôi khuyên bạn nên mua cảm biến DS18B20 đã có sẵn adapter kết nối để dễ dàng kết nối. Adapter có tích hợp sẵn điện trở, giúp loại bỏ nhu cầu sử dụng điện trở rời trong mạch đấu nối.
Code ESP32 - Nhiệt Độ từ Cảm Biến DS18B20 và Hiển Thị trên OLED
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-temperature-sensor-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <OneWire.h>
#include <DallasTemperature.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define SENSOR_PIN 23 // The ESP32 pin GPIO23 connected to DS18B20 sensor's data pin
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
OneWire oneWire(SENSOR_PIN); // setup a oneWire instance
DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library
String temperature;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
DS18B20.begin(); // initialize the sensor
temperature.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
DS18B20.requestTemperatures(); // send the command to get temperatures
float tempCelsius = DS18B20.getTempCByIndex(0); // read temperature in Celsius
temperature = String(tempCelsius, 2); // two decimal places
temperature += char(247) + String("C");
Serial.println(temperature); // print the temperature in Celsius to Serial Monitor
oledDisplayCenter(temperature);
}
void oledDisplayCenter(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
Các Bước Nhanh
- Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
- Thực hiện đấu nối như hình trên.
- Kết nối board ESP32 với PC qua cáp micro USB
- Mở Arduino IDE trên PC của bạn.
- Chọn board ESP32 phù hợp (ví dụ: ESP32 Dev Module) và cổng COM.
- Click vào biểu tượng Libraries trên thanh bên trái của Arduino IDE.
- Tìm kiếm "SSD1306", sau đó tìm thư viện SSD1306 của Adafruit
- Click nút Install để cài đặt thư viện.
- Bạn sẽ được yêu cầu cài đặt một số thư viện phụ thuộc khác
- Click nút Install All để cài đặt tất cả các thư viện phụ thuộc.
- Tìm kiếm "DallasTemperature" trong ô tìm kiếm, sau đó tìm thư viện DallasTemperature của Miles Burton.
- Click nút Install để cài đặt thư viện DallasTemperature.
- Bạn sẽ được yêu cầu cài đặt thư viện phụ thuộc. Click nút Install All để cài đặt thư viện OneWire.
- Copy đoạn code trên và mở bằng Arduino IDE
- Click nút Upload trên Arduino IDE để upload code lên ESP32

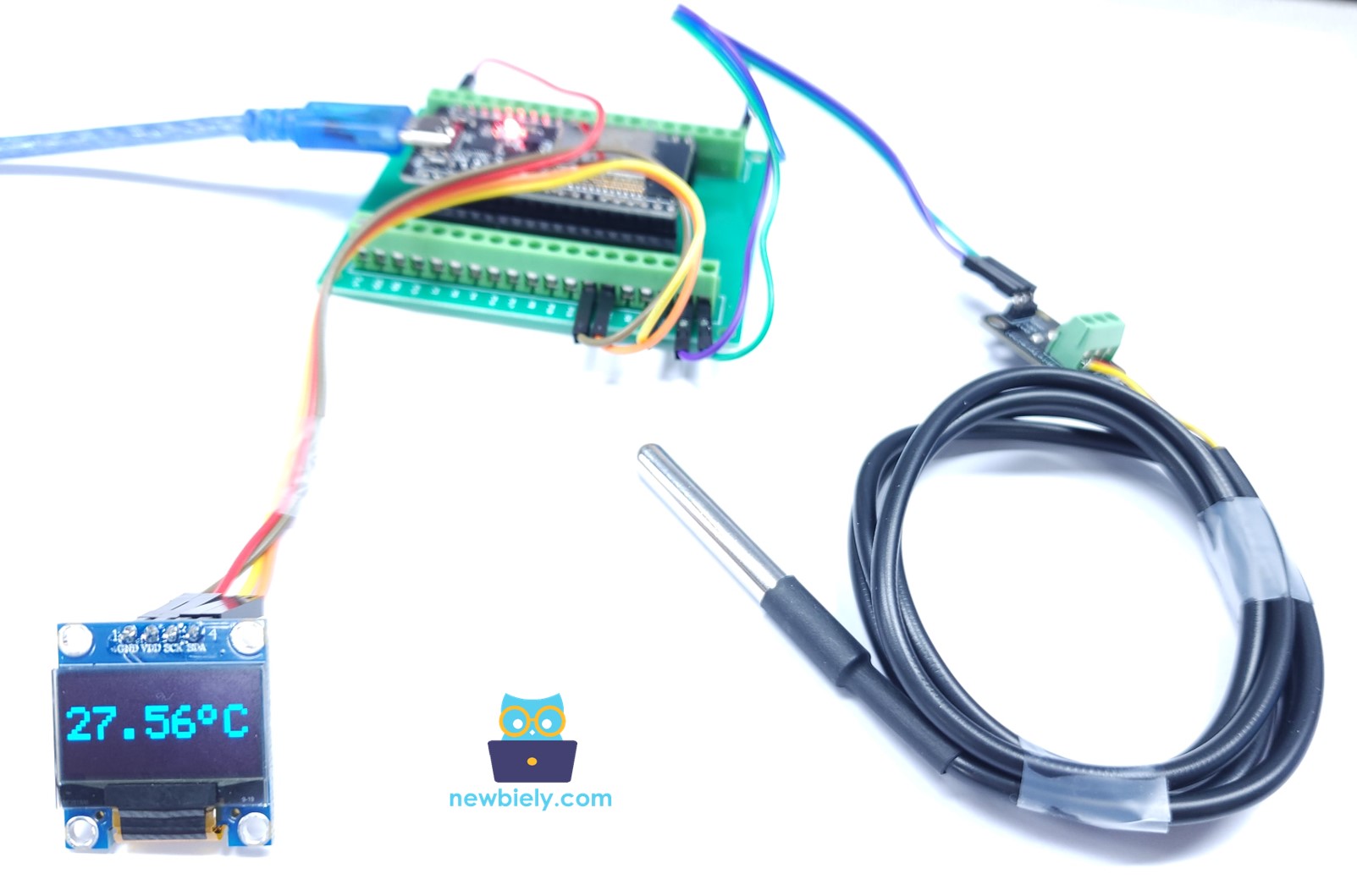

- Đặt cảm biến vào nước nóng và lạnh, hoặc cầm cảm biến bằng tay
- Xem kết quả trên màn hình OLED
※ Lưu ý:
Code trên tự động căn giữa văn bản theo chiều ngang và dọc trên màn hình OLED
