ESP32 Điều Khiển Dây Nung Nóng

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 để điều khiển Dây Nung Nóng. Dựa trên hướng dẫn này, bạn sẽ học cách tạo một hệ thống sưởi trong hướng dẫn khác.

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	Relay
1	×	Heating Element (Dây nung nóng)
1	×	12V Power Adapter (Adapter 12V)
1	×	(Tùy chọn) DC Power Jack (Jack nguồn DC)
1	×	breadboard (Bo mạch thí nghiệm)
1	×	dây jumper (Dây nối)
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Dây Nung Nóng

Sơ Đồ Chân

Dây Nung Nóng thường có hai chân:

Chân Dương (+) (màu đỏ): cần được kết nối với 12V của nguồn điện DC
Chân Âm (-) (màu đen): cần được kết nối với GND của nguồn điện DC

Cách Điều Khiển Dây Nung Nóng

Khi Dây Nung Nóng 12V được cấp nguồn bởi nguồn điện 12V, nó sẽ phát ra nhiệt. Để điều khiển Dây Nung Nóng, chúng ta cần sử dụng relay giữa ESP32 và Dây Nung Nóng. ESP32 có thể điều khiển Dây Nung Nóng qua relay. Nếu bạn chưa biết về relay (sơ đồ chân, cách hoạt động, cách lập trình...), hãy tìm hiểu về relay trong hướng dẫn ESP32 - Relay

Sơ Đồ Kết Nối

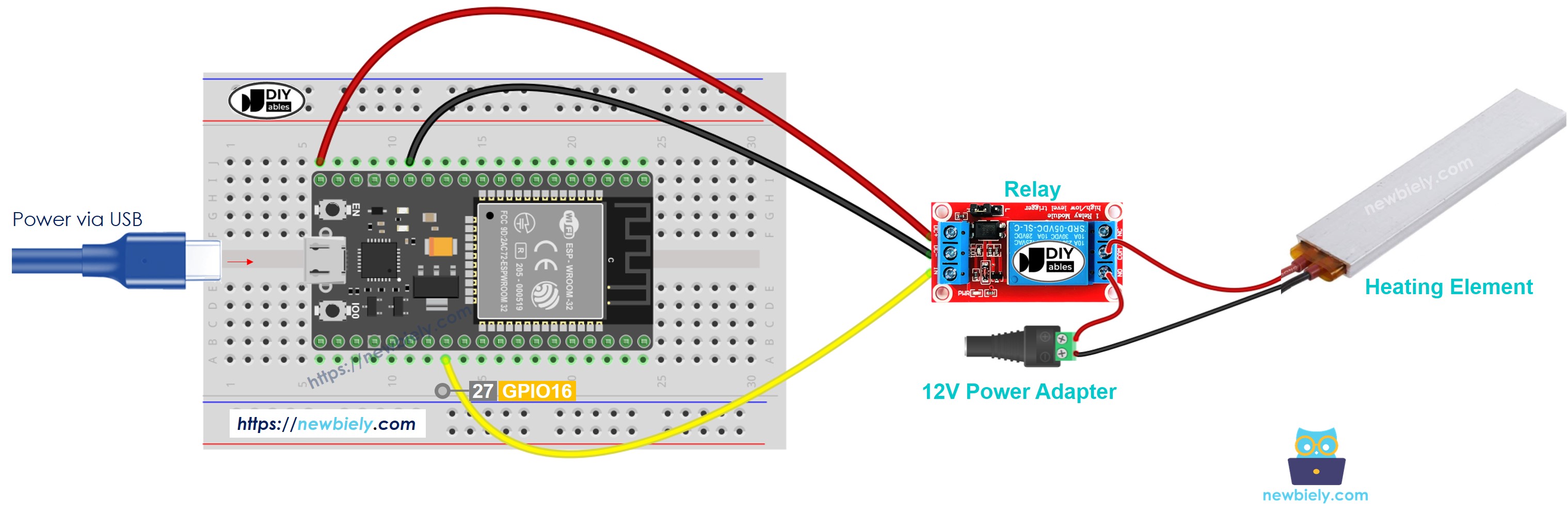

Cách kết nối ESP32 và điều khiển dây nung nóng sử dụng breadboard (cấp nguồn qua USB cable)

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

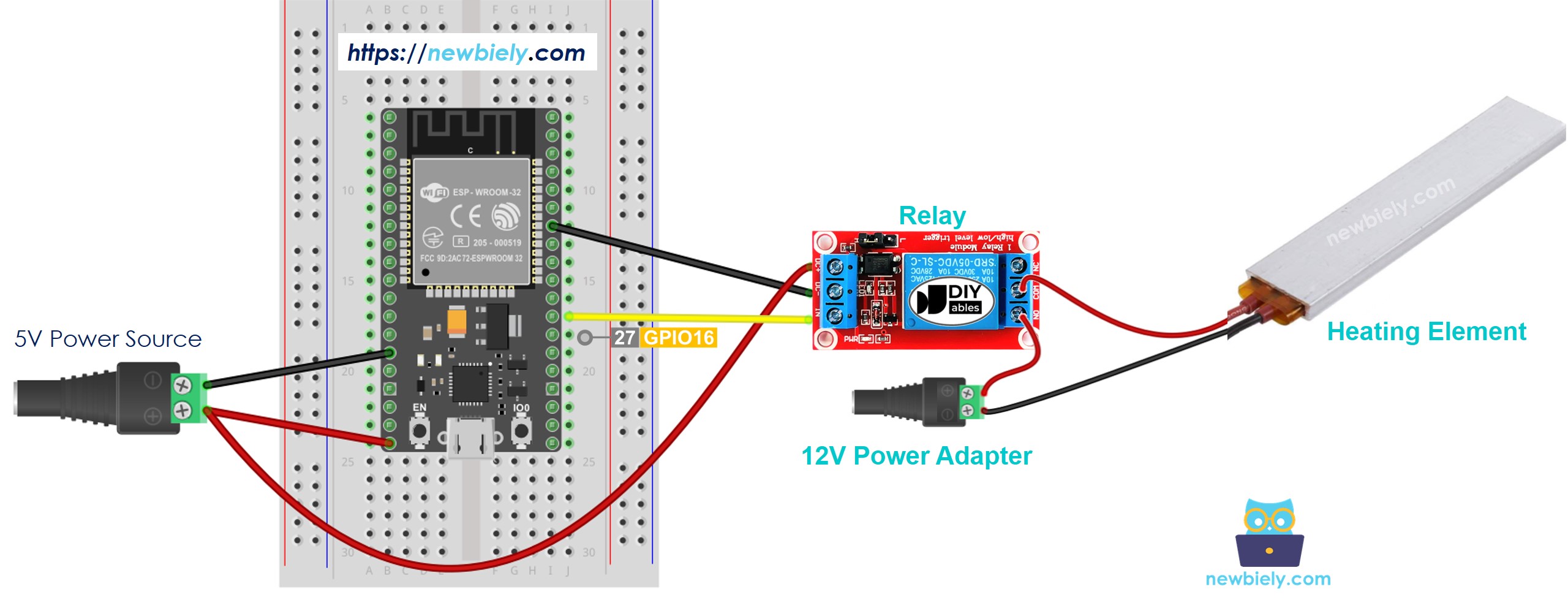

Cách kết nối ESP32 và điều khiển dây nung nóng sử dụng breadboard (cấp nguồn qua chân Vin)

This image is created using Fritzing. Click to enlarge image

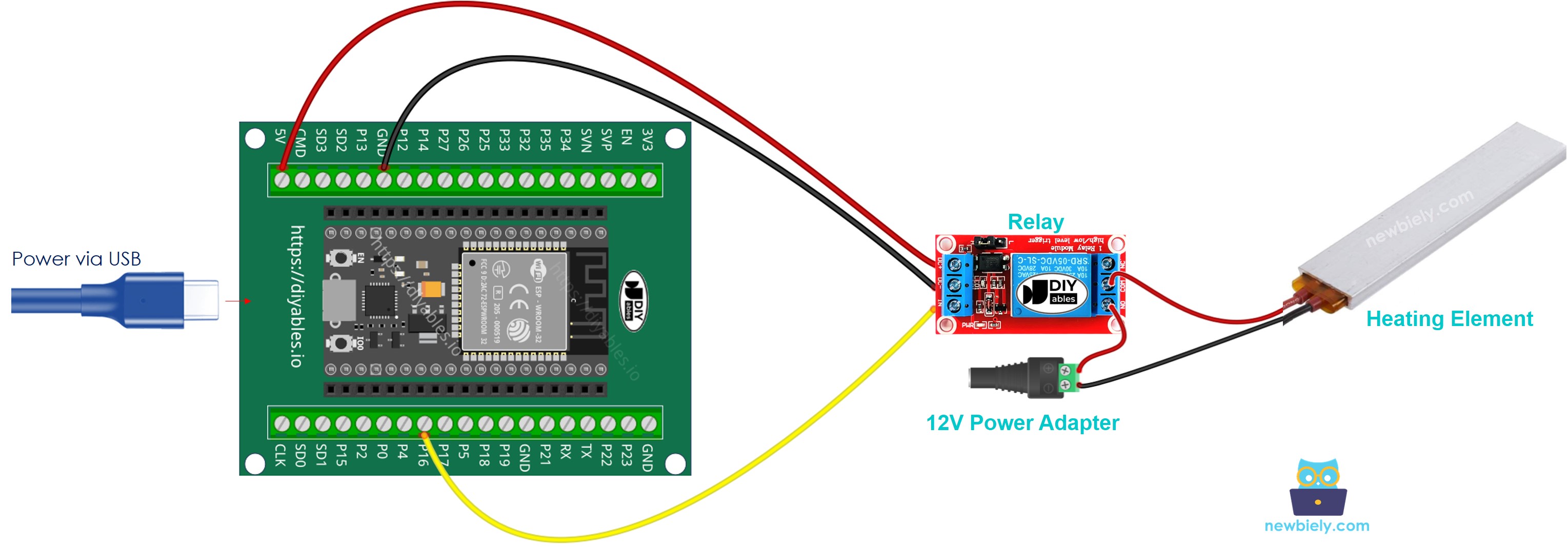

Cách kết nối ESP32 và điều khiển dây nung nóng sử dụng screw terminal block breakout board (cấp nguồn qua USB cable)

how to connect ESP32 and controls heating element

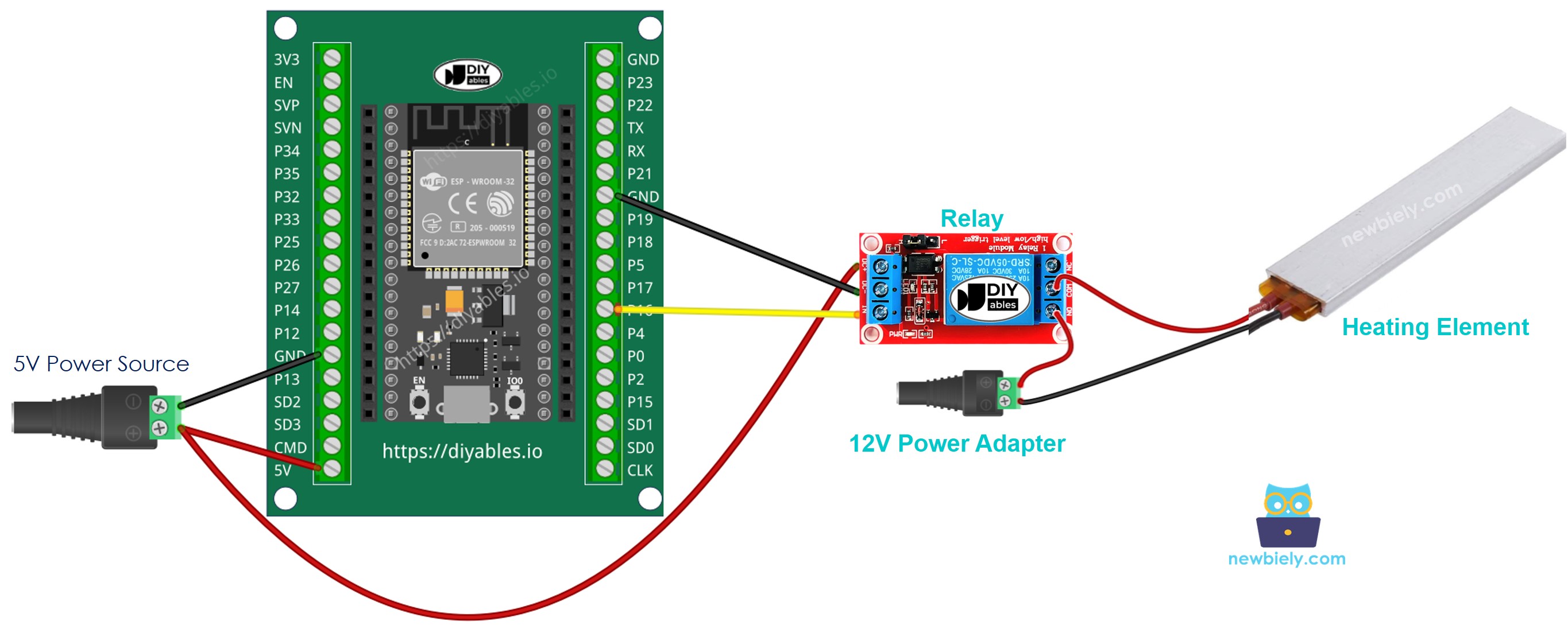

Cách kết nối ESP32 và điều khiển dây nung nóng sử dụng screw terminal block breakout board (cấp nguồn qua chân Vin)

how to wire ESP32 and controls heating element

Code ESP32

Code dưới đây lặp lại việc bật Dây Nung Nóng trong 5 giây và tắt trong 5 giây.

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-controls-heating-element */ #define RELAY_PIN 16 // ESP32 pin GPIO16 connected to the heating element via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Các Bước Thực Hiện

Kết nối ESP32 với PC qua cáp USB
Mở Arduino IDE, chọn đúng board và port
Sao chép code trên và dán vào Arduino IDE
Biên dịch và upload code lên board ESP32 bằng cách nhấn nút Upload trên Arduino IDE
Kiểm tra nhiệt độ của Dây Nung Nóng

Vui lòng cẩn thận. Nó có thể làm bỏng bạn và nhà của bạn. Đây là chủ đề nghiêm túc, và chúng tôi muốn bạn được an toàn. Nếu bạn KHÔNG chắc chắn 100% về những gì mình đang làm, hãy tự làm mình một ân huệ và đừng chạm vào bất cứ thứ gì. Hãy hỏi ai đó có kinh nghiệm! Chúng tôi KHÔNG chịu trách nhiệm nào về sự an toàn của bạn.

Giải Thích Code

Code ESP32 trên có giải thích từng dòng. Vui lòng đọc các comment trong code!
