ESP32 Cảm Biến Chuyển Động Còi Piezo
Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 với cảm biến chuyển động HC-SR501 và Còi Piezo. Chi tiết:
- ESP32 tự động phát âm thanh khi phát hiện chuyển động, và dừng phát âm thanh khi không có chuyển động
- ESP32 tự động phát giai điệu nhạc khi phát hiện chuyển động, và dừng phát âm thanh khi không có chuyển động
Phần Cứng Cần Thiết
| 1 | × | mô-đun phát triển ESP-WROOM-32 | ||
| 1 | × | Alternatively, ESP32 Uno-form board | ||
| 1 | × | Alternatively, ESP32 S3 Uno-form board | ||
| 1 | × | Cáp USB Type-C | ||
| 1 | × | Cảm Biến Chuyển Động HC-SR501 | ||
| 1 | × | Còi Piezo Tích Cực 3-24V | ||
| 1 | × | Module Còi Piezo Tích Cực | ||
| 1 | × | Module Còi Piezo Thụ Động | ||
| 1 | × | breadboard | ||
| 1 | × | Dây Jumper | ||
| 1 | × | (Tùy chọn) DC Power Jack | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Breakout Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP32 |
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về Còi Piezo và Cảm Biến Chuyển Động
Chúng tôi có các hướng dẫn riêng về còi piezo và cảm biến chuyển động. Mỗi hướng dẫn chứa thông tin chi tiết và hướng dẫn từng bước về pinout phần cứng, nguyên lý hoạt động, kết nối đấu dây với ESP32, code ESP32... Tìm hiểu thêm tại các liên kết sau:
Lưu ý rằng hướng dẫn này sử dụng còi 3-5V, nhưng bạn có thể điều chỉnh cho còi 12v. Bạn có thể tìm hiểu về ESP32 - Buzzer
Sơ Đồ Đấu Nối

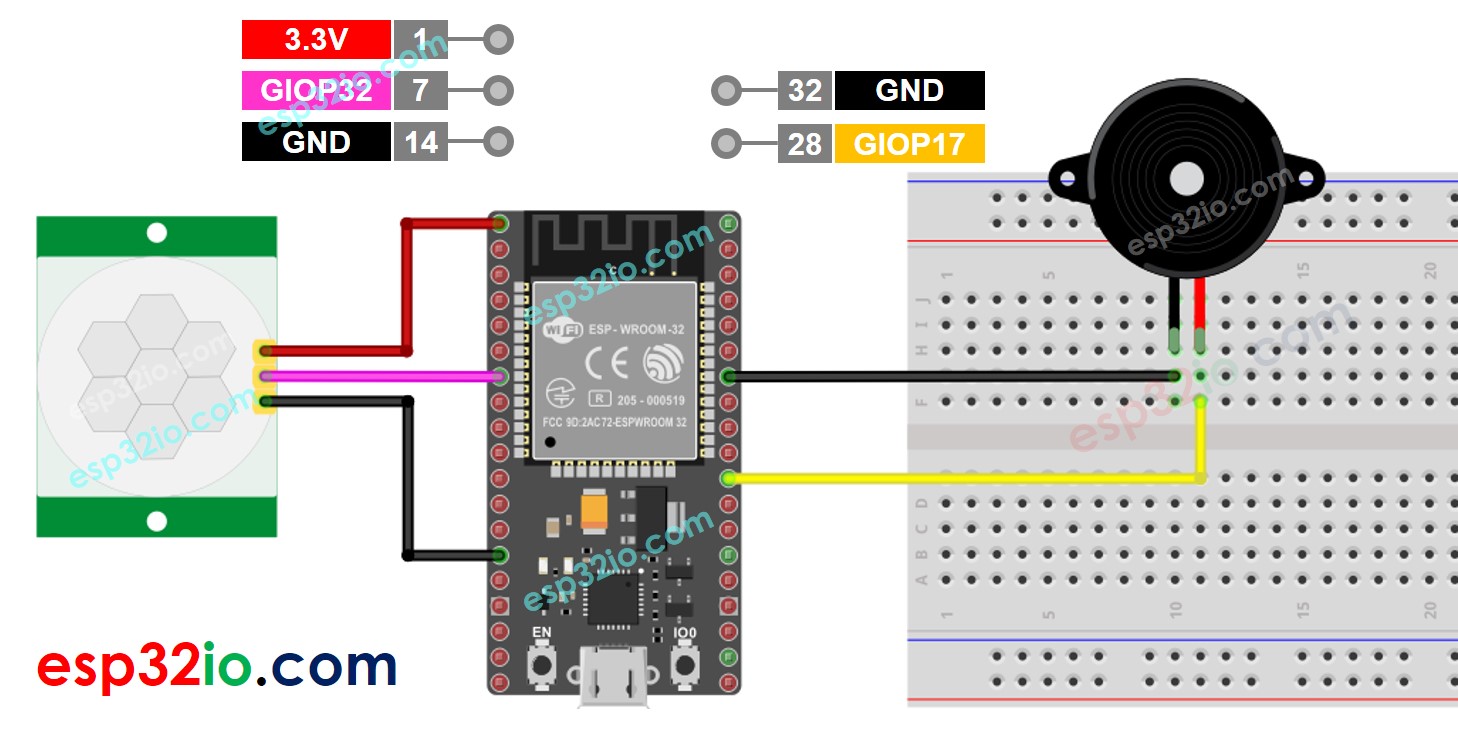

Sơ đồ đấu nối với nguồn điện từ cáp USB
This image is created using Fritzing. Click to enlarge image
Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

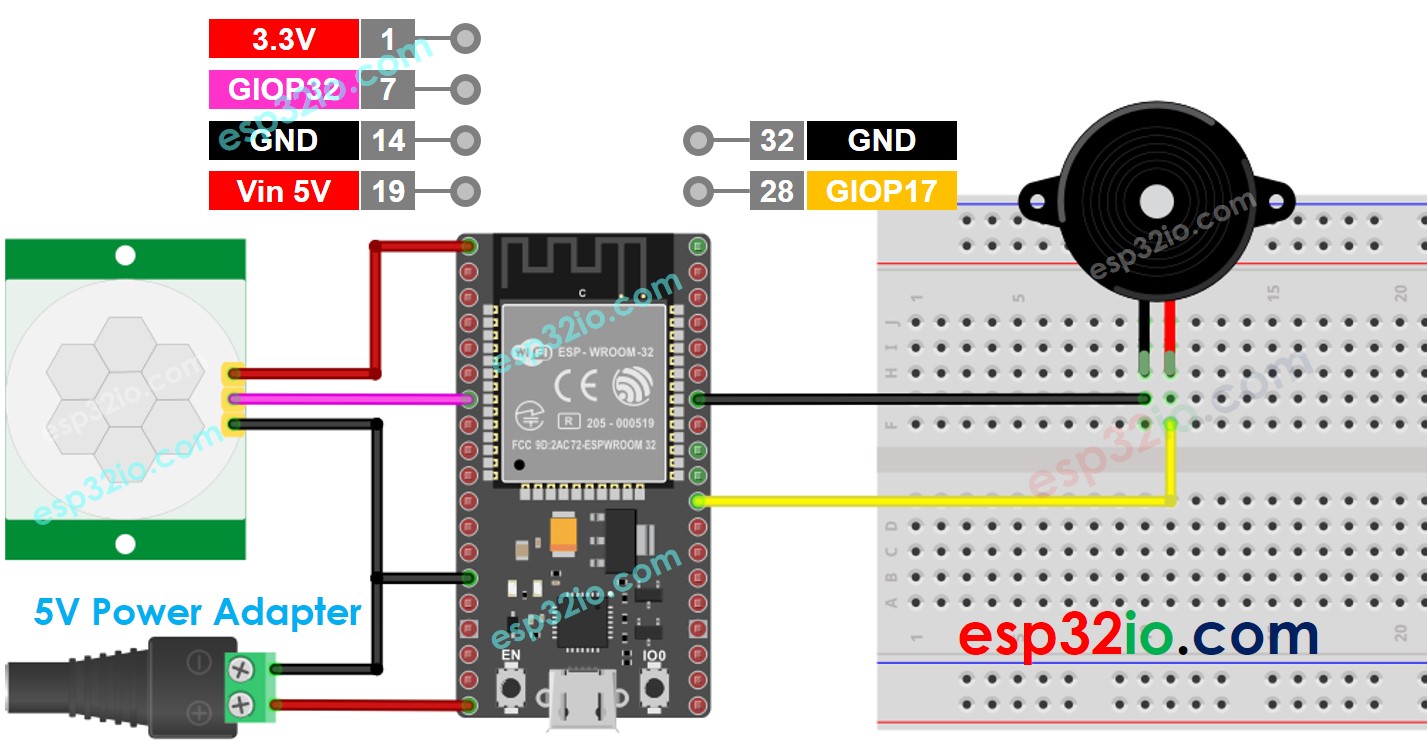

Sơ đồ đấu nối với nguồn điện từ adapter 5v
This image is created using Fritzing. Click to enlarge image

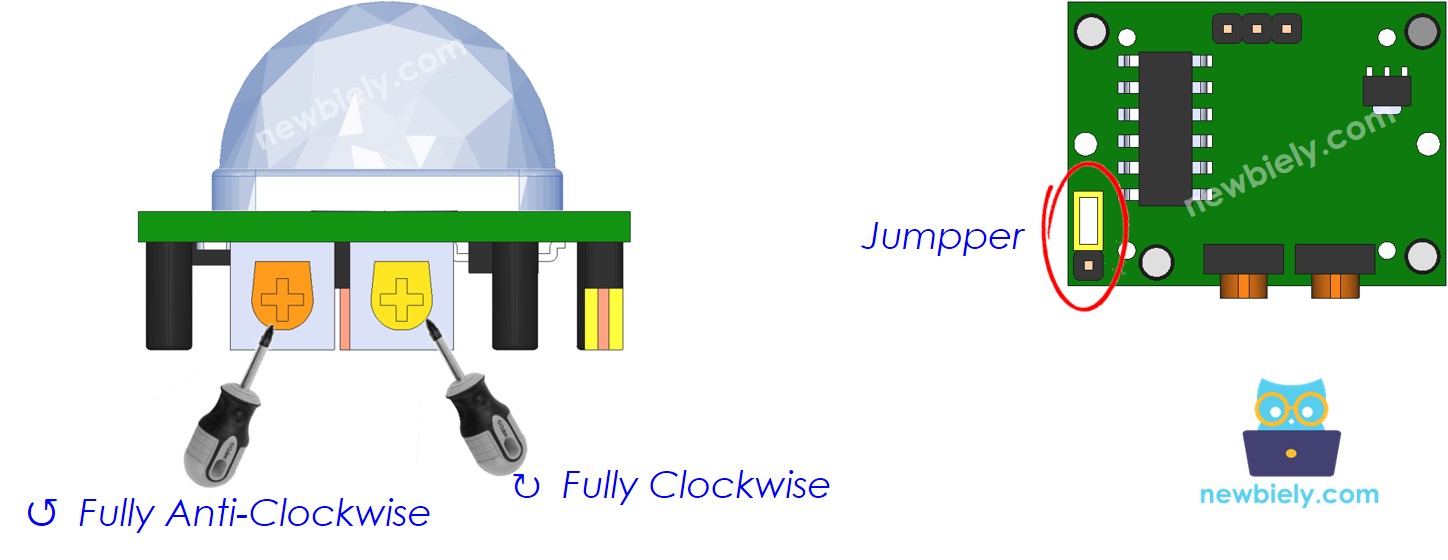

Cài Đặt Ban Đầu
| Điều Chỉnh Phạm Vi Phát Hiện | Vặn hoàn toàn theo chiều kim đồng hồ. |
| Điều Chỉnh Độ Trễ Thời Gian | Vặn hoàn toàn ngược chiều kim đồng hồ. |
| Bộ Chọn Kích Hoạt Lặp Lại | Đặt jumper như hình bên dưới. |
Code ESP32 - Âm Thanh Đơn Giản
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-motion-sensor-piezo-buzzer
*/
#define MOTION_SENSOR_PIN 32 // ESP32 pin GPIO32 connected to the OUTPUT pin of motion sensor
#define BUZZER_PIN 17 // ESP32 pin GPIO17 connected to Buzzer's pin
int motionStateCurrent = LOW; // current state of motion sensor's pin
int motionStatePrevious = LOW; // previous state of motion sensor's pin
void setup() {
Serial.begin(9600); // initialize serial
pinMode(MOTION_SENSOR_PIN, INPUT); // set ESP32 pin to input mode
pinMode(BUZZER_PIN, OUTPUT); // set ESP32 pin to output mode
}
void loop() {
motionStatePrevious = motionStateCurrent; // store old state
motionStateCurrent = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motionStatePrevious == LOW && motionStateCurrent == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Motion detected!, making sound");
digitalWrite(BUZZER_PIN, HIGH); // turn on
} else if (motionStatePrevious == HIGH && motionStateCurrent == LOW) { // pin state change: HIGH -> LOW
Serial.println("Motion stopped!, stops making sound");
digitalWrite(BUZZER_PIN, LOW); // turn off
}
}
Các Bước Nhanh
- Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
- Thực hiện đấu nối như hình trên.
- Kết nối board ESP32 với PC của bạn qua cáp micro USB
- Mở Arduino IDE trên PC của bạn.
- Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
- Copy code trên và paste vào Arduino IDE.
- Biên dịch và upload code lên board ESP32 bằng cách nhấn nút Upload trên Arduino IDE
- Di chuyển tay trước cảm biến
- Lắng nghe âm thanh từ còi piezo
Giải Thích Code Từng Dòng
Code ESP32 trên có chứa giải thích từng dòng. Hãy đọc các comment trong code!
Code ESP32 - Giai Điệu
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-motion-sensor-piezo-buzzer
*/
#include "pitches.h"
#define MOTION_SENSOR_PIN 32 // ESP32 pin GPIO32 connected to the OUTPUT pin of motion sensor
#define BUZZER_PIN 17 // ESP32 pin GPIO17 connected to Buzzer's pin
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
Serial.begin(9600); // initialize serial
pinMode(MOTION_SENSOR_PIN, INPUT); // set ESP32 pin to input mode
}
void loop() {
int motionState = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motionState == HIGH) {
Serial.println("The motion is detected");
buzzer();
}
}
void buzzer() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// the note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Các Bước Nhanh
- Copy code trên và paste vào Arduino IDE.

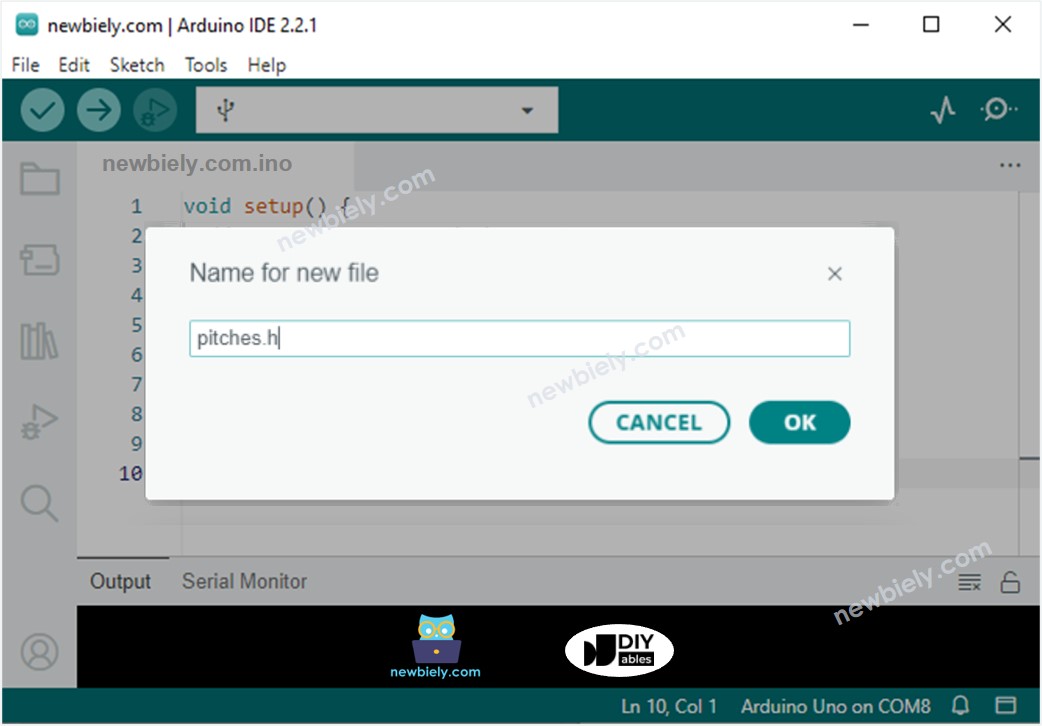

- Tạo file pitches.h trên Arduino IDE bằng cách:
- Nhấn vào nút bên dưới biểu tượng serial monitor và chọn New Tab, hoặc sử dụng phím Ctrl+Shift+N.
- Đặt tên file là pitches.h và nhấn nút OK
- Copy code bên dưới và paste vào file pitches.h vừa tạo.
- Biên dịch và upload code lên board ESP32 bằng cách nhấn nút Upload trên Arduino IDE
- Di chuyển tay trước cảm biến
- Lắng nghe giai điệu từ còi piezo
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
Giải Thích Code Từng Dòng
Code ESP32 trên có chứa giải thích từng dòng. Hãy đọc các comment trong code!
