ESP32 Buzzer

Trong hướng dẫn này, chúng ta sẽ học cách lập trình ESP32 để điều khiển buzzer hoạt động 12V tạo ra âm thanh lớn. Nếu bạn muốn điều khiển buzzer hoạt động/thụ động 5V, hãy xem hướng dẫn ESP32 - Piezo Buzzer

Linh Kiện Cần Thiết

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow	Amazon
1	×	Alternatively, 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide	Amazon
1	×	Alternatively, 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide	Amazon
1	×	Alternatively, ESP32 Uno-form board	Amazon
1	×	Alternatively, ESP32 S3 Uno-form board	Amazon
1	×	USB Cable Type-A to Type-C (for USB-A PC)	Amazon
1	×	USB Cable Type-C to Type-C (for USB-C PC)	Amazon
1	×	Relay	Amazon
1	×	12V Active Buzzer	Amazon
1	×	12V Power Adapter	Amazon
1	×	(Tùy chọn) DC Power Jack	Amazon
1	×	breadboard	Amazon
1	×	dây jumper	Amazon
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32	Amazon
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32	Amazon
1	×	(Khuyến nghị) Power Splitter for ESP32	Amazon

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)	Amazon
1	×	DIYables Sensor Kit (18 sensors/displays)	Amazon

Tiết lộ: Một số liên kết trong bài viết này là liên kết tiếp thị Amazon và có thể nhận hoa hồng theo chính sách của chương trình.

Về Buzzer Hoạt Động 12V

Buzzer hoạt động 12V có thể tạo ra âm thanh lớn, rất phù hợp cho hệ thống báo động.

Sơ Đồ Chân

Buzzer hoạt động 12V thường có hai chân:

Chân âm (-) (màu đen): cần được kết nối với GND của nguồn điện DC
Chân dương (+) (màu đỏ): cần được kết nối với 12V của nguồn điện DC

Cách Điều Khiển Buzzer Hoạt Động 12V

Nếu buzzer hoạt động 12V được cấp nguồn bằng nguồn điện 12V, nó sẽ phát ra âm thanh. Để điều khiển buzzer hoạt động 12V, chúng ta cần sử dụng relay ở giữa ESP32 và buzzer hoạt động 12V. ESP32 có thể điều khiển buzzer hoạt động 12V thông qua relay. Nếu bạn không biết về relay (sơ đồ chân, cách hoạt động, cách lập trình...), hãy tìm hiểu về relay trong hướng dẫn ESP32 - Relay

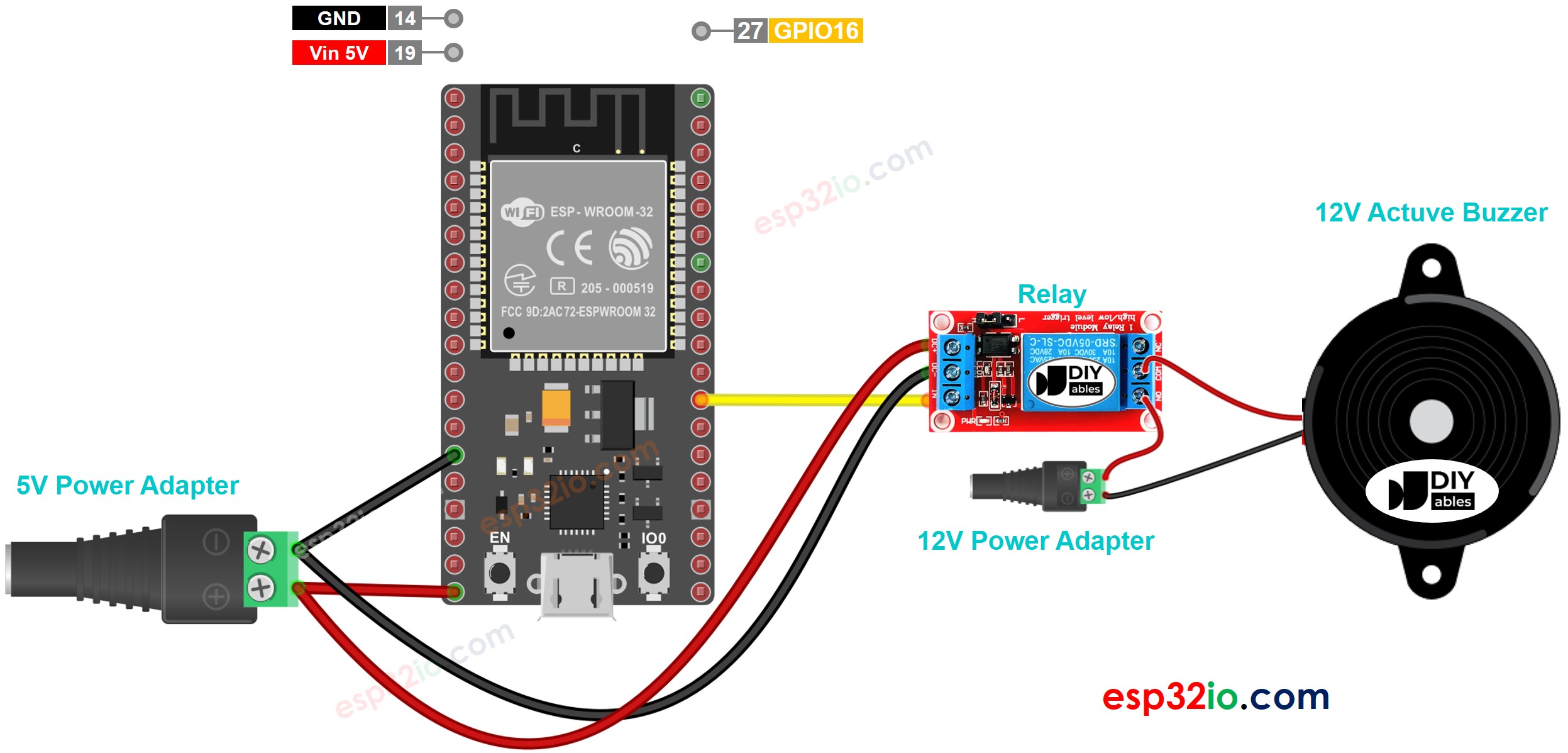

Sơ Đồ Kết Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Mã Nguồn ESP32

Đoạn code dưới đây sẽ liên tục bật buzzer hoạt động 12V trong một giây và tắt trong hai giây:

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-buzzer */ #define RELAY_PIN 16 // ESP32 pin GPIO16 that connects to relay to control the 12V buzzer // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } void loop() { digitalWrite(RELAY_PIN, HIGH); delay(1000); digitalWrite(RELAY_PIN, LOW); delay(2000); }

Các Bước Thực Hiện

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm
Kết nối ESP32 với PC qua cáp USB
Mở Arduino IDE, chọn đúng board và port
Sao chép đoạn code trên và mở bằng Arduino IDE
Nhấp nút Upload trên Arduino IDE để tải code lên ESP32
Quan sát trạng thái của buzzer hoạt động 12V

Giải Thích Code

Đọc giải thích từng dòng trong phần comment của code!

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
