ESP32 Button điều khiển Solenoid Lock

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 với button và solenoid lock. Cụ thể, chúng ta sẽ học cách sử dụng button để điều khiển solenoid lock không có debouncing và có debouncing. Mỗi khi button được nhấn, khóa sẽ mở trong 10 giây sau đó tự động khóa lại.

Linh Kiện Cần Thiết

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow	Amazon
1	×	Alternatively, 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide	Amazon
1	×	Alternatively, 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide	Amazon
1	×	Alternatively, ESP32 Uno-form board	Amazon
1	×	Alternatively, ESP32 S3 Uno-form board	Amazon
1	×	Cáp USB Type-C	Amazon
1	×	Button gắn Breadboard với Cap	Amazon
1	×	Bộ Button Kit gắn Breadboard	Amazon
1	×	Push Button gắn Panel	Amazon
1	×	mô-đun nút nhấn	Amazon
1	×	Relay	Amazon
1	×	Solenoid Lock (khóa điện từ)	Amazon
1	×	Adapter nguồn 12V	Amazon
1	×	(Tùy chọn) DC Power Jack	Amazon
1	×	breadboard	Amazon
1	×	Dây Jumper	Amazon
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32	Amazon
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32	Amazon
1	×	(Khuyến nghị) Power Splitter for ESP32	Amazon

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)	Amazon
1	×	DIYables Sensor Kit (18 sensors/displays)	Amazon

Tiết lộ: Một số liên kết trong bài viết này là liên kết tiếp thị Amazon và có thể nhận hoa hồng theo chính sách của chương trình.

Về Button và Solenoid Lock

Chúng tôi có các hướng dẫn cụ thể về solenoid lock và button. Mỗi hướng dẫn chứa thông tin chi tiết và hướng dẫn từng bước về pinout phần cứng, nguyên lý hoạt động, kết nối dây với ESP32, code ESP32... Tìm hiểu thêm tại các liên kết sau:

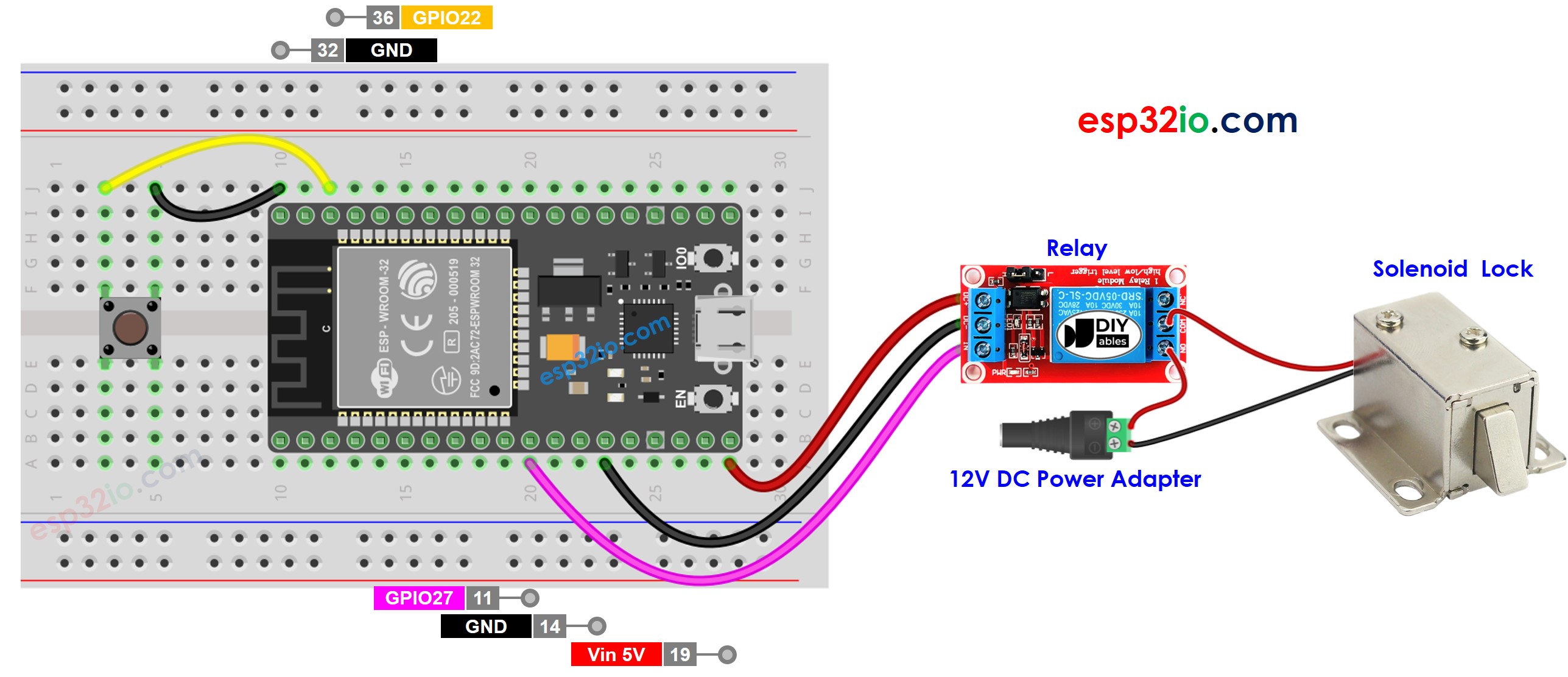

Sơ Đồ Đấu Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32 - Button điều khiển Solenoid Lock không có Debouncing

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-button-solenoid-lock */ #define BUTTON_PIN 22 // ESP32 pin GPIO22 connected to button #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to the solenoid lock relay // variables will change: int prev_button_state; // the previous state of button int button_state; // the current state of button void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode digitalWrite(RELAY_PIN, HIGH); // lock the door button_state = digitalRead(BUTTON_PIN); } void loop() { prev_button_state = button_state; // save the last state button_state = digitalRead(BUTTON_PIN); // read new state if (prev_button_state == HIGH && button_state == LOW) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, LOW); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, HIGH); // lock the door again } }

Các Bước Thực Hiện

Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện đấu nối như hình ảnh trên.
Kết nối board ESP32 với PC qua cáp micro USB
Mở Arduino IDE trên PC.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Sao chép code trên và dán vào Arduino IDE.
Biên dịch và upload code lên board ESP32 bằng cách nhấn nút Upload trên Arduino IDE
Nhấn button một lần.
Quan sát trạng thái của lưỡi khóa

Giải Thích Code Từng Dòng

Code ESP32 trên có chứa giải thích từng dòng. Hãy đọc các comments trong code!

Trong thực tế, chúng ta cần ESP32 - Nút Nhấn - Debounce. Phần tiếp theo sẽ hướng dẫn cách debounce cho button.

Code ESP32 - Button điều khiển Solenoid Lock có Debouncing

Tại sao cần debounce cho button? ⇒ xem ESP32 - Nút Nhấn - Debounce

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-button-solenoid-lock */ #include <ezButton.h> #define BUTTON_PIN 22 // ESP32 pin GPIO22 connected to button #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to the solenoid lock relay ezButton button(BUTTON_PIN); // create ezButton object that attach to pin 7; void setup() { Serial.begin(9600); // initialize serial pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds digitalWrite(RELAY_PIN, HIGH); // lock the door } void loop() { button.loop(); // MUST call the loop() function first if (button.isPressed()) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, LOW); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, HIGH); // lock the door again } }

Các Bước Thực Hiện

Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Cài đặt thư viện ezButton. Xem Cách Thực Hiện
Sao chép code trên và dán vào Arduino IDE.
Biên dịch và upload code lên board ESP32 bằng cách nhấn nút Upload trên Arduino IDE
Nhấn button một lần.
Quan sát trạng thái của lưỡi khóa

※ Lưu ý:

Vì code trên đã sử dụng hàm delay(), chúng ta không cần debouncing cho button. Tuy nhiên, chúng tôi vẫn cung cấp code có debouncing phòng trường hợp bạn chỉnh sửa code này và không sử dụng hàm delay()
