ESP32 Cảm Biến Mưa Buzzer
Trong tutorial này, chúng ta sẽ khám phá quy trình sử dụng ESP32 để phát hiện mưa và tạo hệ thống báo động với buzzer.
Phần cứng cần chuẩn bị
| 1 | × | mô-đun phát triển ESP-WROOM-32 | ||
| 1 | × | Alternatively, ESP32 Uno-form board | ||
| 1 | × | Alternatively, ESP32 S3 Uno-form board | ||
| 1 | × | USB Cable Type-A to Type-C (for USB-A PC) | ||
| 1 | × | USB Cable Type-C to Type-C (for USB-C PC) | ||
| 1 | × | cảm biến mưa (Cảm biến mưa) | ||
| 1 | × | Relay | ||
| 1 | × | 12V Active Buzzer | ||
| 1 | × | 12V Power Adapter (Bộ nguồn 12V) | ||
| 1 | × | DC Power Jack | ||
| 1 | × | dây jumper (Dây nối) | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Breakout Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP32 |
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về 12V Buzzer và Cảm Biến Mưa
Chưa quen thuộc với buzzer 12V và cảm biến mưa, bao gồm pinout, chức năng và lập trình? Hãy khám phá các tutorial toàn diện về những chủ đề này dưới đây:
Sơ Đồ Đấu Nối

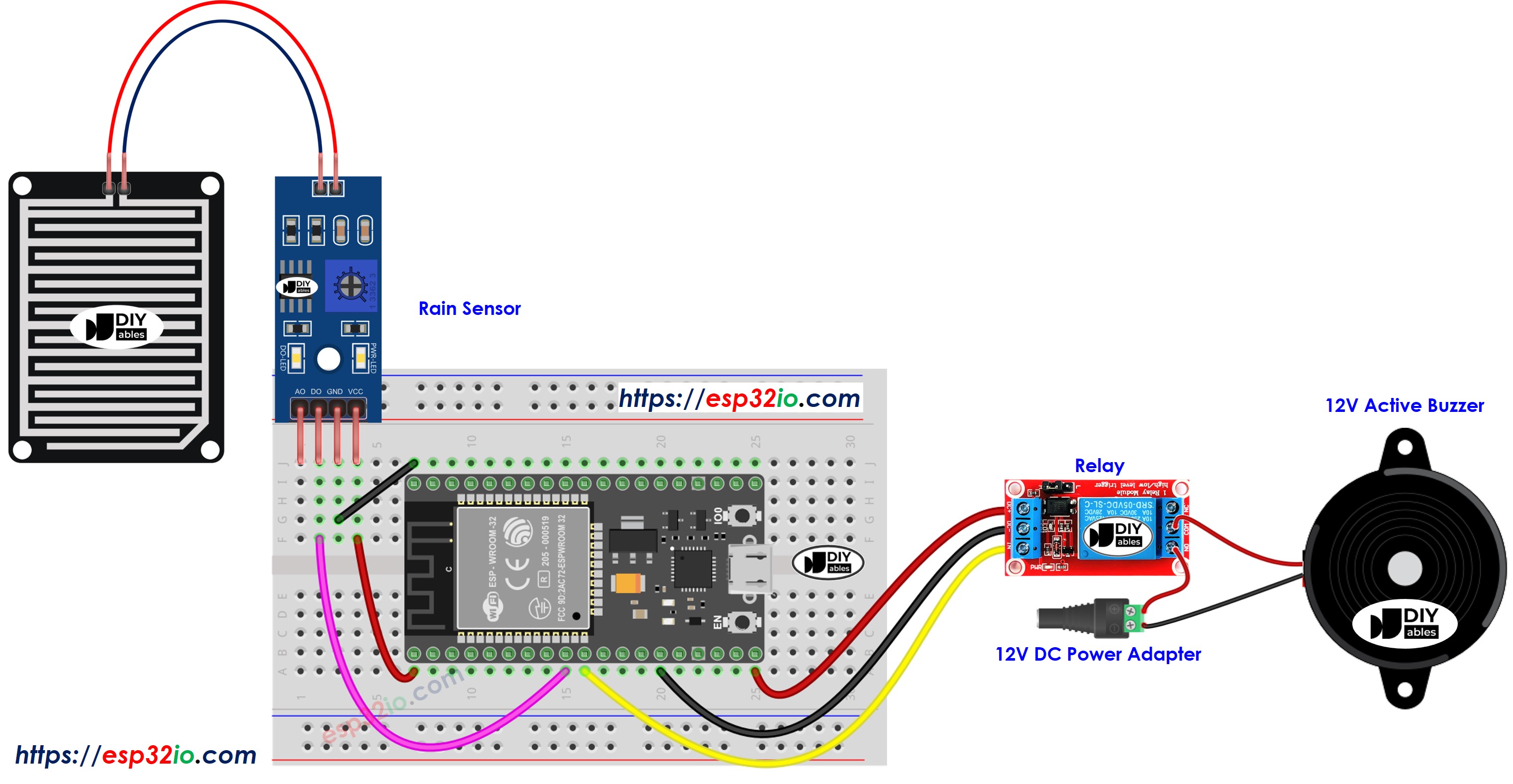

This image is created using Fritzing. Click to enlarge image
Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.
Code ESP32
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-rain-sensor-buzzer
*/
#define RAIN_SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor
#define BUZZER_PIN 26 // The ESP32 pin GPIO26 connected to the relay
int rain_state = LOW; // current state of rain sensor's pin
int prev_rain_state = LOW; // previous state of rain sensor's pin
void setup() {
Serial.begin(9600); // initialize serial
pinMode(RAIN_SENSOR_PIN, INPUT); // set ESP32 pin to input mode
pinMode(BUZZER_PIN, OUTPUT); // set ESP32 pin to output mode
}
void loop() {
prev_rain_state = rain_state; // store old state
rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state
if (prev_rain_state == LOW && rain_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Rain detected!");
digitalWrite(BUZZER_PIN, HIGH); // turn on buzzer
}
else
if (prev_rain_state == HIGH && rain_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Rain stopped!");
digitalWrite(BUZZER_PIN, LOW); // turn off buzzer
}
}
Các Bước Thực Hiện
- Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
- Thực hiện đấu nối theo sơ đồ trên.
- Kết nối board ESP32 với PC qua cáp micro USB
- Mở Arduino IDE trên PC của bạn.
- Chọn board ESP32 phù hợp (ví dụ: ESP32 Dev Module) và COM port.
- Kết nối ESP32 với PC qua cáp USB
- Mở Arduino IDE, chọn đúng board và port
- Copy code ở trên và mở bằng Arduino IDE
- Nhấn nút Upload trên Arduino IDE để upload code lên ESP32
- Di chuyển tay của bạn phía trước cảm biến
- Lắng nghe âm thanh của buzzer 12V
Giải Thích Code
Đọc phần giải thích từng dòng trong các dòng comment của source code!
Video Tutorial
Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
